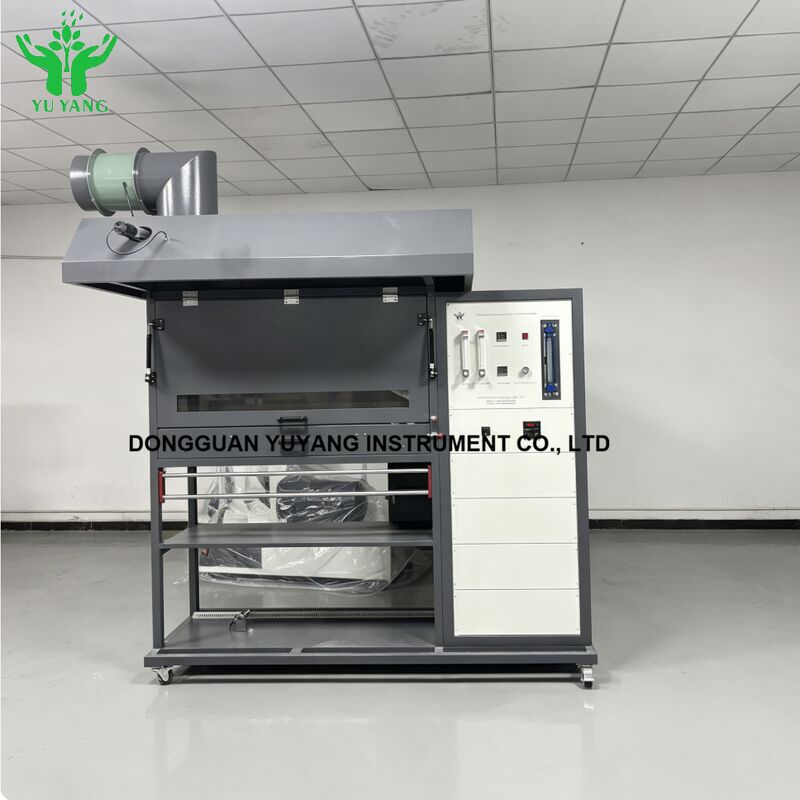

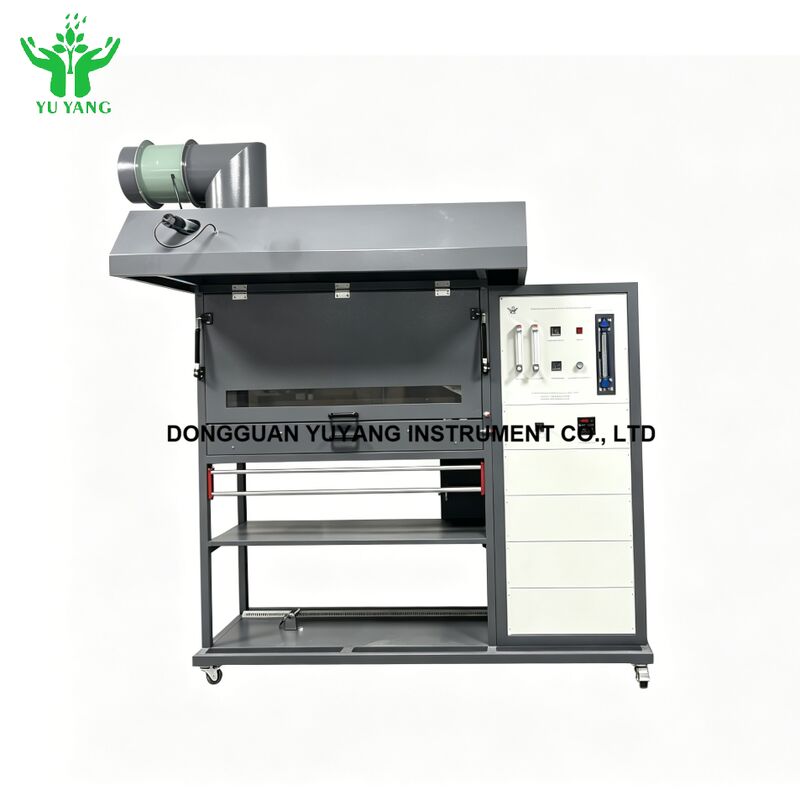

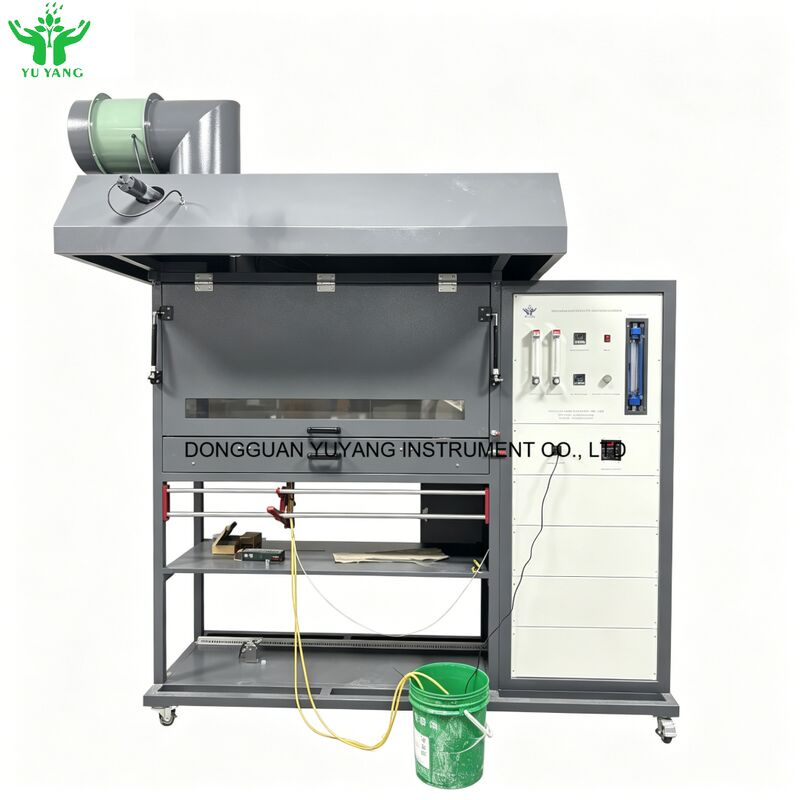

YUYANG ISO 9239-1 ve ASTM E648 Zemin Radyant Panel Test Cihazı

YUYANG ISO 9239-1 & ASTM E648 Yer döşeme ışıltılı paneli test cihazı

Açıklama:

Zemin Radyant Panel testörü (ISO 9239,Yer katmanında alev yayılmasını resmi olarak yansıtan bir test yöntemi., ya da yüksek sıcaklıkta yerin yüzeyine yayılan gaz, erken büyüme aşamasında bir yangın sırasında orta yolun üst kısmında birikmiş sıcak bir radyasyon ısısıdır.

Standart:

ISO 9239-1: Yer döşemi için yangın testlerine tepki-Bölüm 1: Işıcı kaynağı kullanarak yanma davranışının belirlenmesi

ISO 9239-2: Yer döşemi için yangın testlerine tepki - Bölüm 2: 25kW/m2'lik bir şapka akış düzeyinde alev yayılmasının belirlenmesi

ASTM E 648: Radiant ısı enerjisi kaynağı kullanan zemin kaplama sisteminin kritik radyant akışı için standart test yöntemi

Yapı:

1Makinenin yapısı iki parçadan oluşur: bir yanma odası ve bir kontrol odası.

2Yanma odasının boyutu: yaklaşık L1420*W1200*H2300 (mm).

3Kontrol odası / yanma odası malzemesi: yüksek kaliteli 304 # paslanmaz çelik plaka, CNC makine işleme.

4Blowtorch: GB/T 11785'in gereksinimlerini tam olarak karşılar.

5Diğer mekanik parçalar 304 paslanmaz çelik veya 45 ° çelikten, korozyona ve paslanmaya karşı yapılır.

Özellikleri:

1Sonuç olarak elde edilen test odası kalsiyum silikat yalıtım levhasıyla yalıtılmıştır ve sıcaklığa dayanıklı bir gözlem penceresi ile donatılmıştır.

2Test örneğinin güvenli ve kolay bir şekilde yüklenmesini sağlamak için paslanmaz çelik numune desteği montajı kaydırılabilir bir platforma monte edilmiştir.

3Işıcı ısı, 30o eğilime sahip bir gazla çalışan panel aracılığıyla yatay olarak monte edilmiş bir zemin kaplama sistemi numunesine yönlendirilir.

4Işıcı panel, nominal maksimum 10.9 kW/m2'den minimum 1.1 kW/m2'ye kadar değişen bir ışın enerjisi akışı dağılımını üretir.

5Kalıplandırma numunesi, tutucu, kalibreli ısı akış ölçer ve montaj.

6Alev söndürülene kadar yanan mesafe elde edilir ve kalibrasyon yoluyla kW/m2'de eşdeğer bir kritik ışınlama akışına dönüştürülür.

7Sıcaklık akış ölçer: Aralık 0 ~ 50 kW/m2; Yüzey emisyoni: ε = 0,95 ± 0.05.

8DIN 50055'e göre bir duman ölçüm sistemi, egzoz yığınındaki ayrı bir çerçeveye monte edilir.

9Kullanımı kolaylaştırmak için kontrol rafı, ekipmanın kurulumu ve kalibrasyonu sırasında cihazın ve kontrollerin gözlemlenmesini sağlar.

10Radyant panelini otomatik olarak yakma ve güvenlik kesimi fonksiyonuna sahiptir.

Uygulama alanı:

Yer döşeme ışınlı ısı akışı test cihazı, yatay olarak yerleştirilen ve küçük bir alevle eğri bir ısı radyasyon alanına maruz kalan döşeme malzemeleri içindir; çeşitli yer döşeme malzemeleri:Tekstil halılar, kork tahtaları, ahşap tahtalar, kauçuk levhalar ve plastik zemin ve zemin püskürtme malzemeleri.
