ISO 834 BS 476 Part 20&22 İnşaat Malzemeleri ve Yapılar Dikey Yangına Direnme Deneme Fırını
ASTM E119 ISO 834 Büyük Ölçekli Dikey Yangın Direnci Yanıcılık Deneme Ekipmanı
Sıvı veya gazlı yakıtlar kullanmak için tasarlanmış ve bir yüzünde dikey ayırma elemanlarını ısıtmak için tasarlanmış tam ölçekli dikey yangın direnci test fırını.Fırın kaplamaları, yoğunlukları 1000 kg/m3'den az olan ateşe dayanıklı malzemelerden oluşur., iç açığa çıkmış yüzeyin %70'inden fazlasını oluşturuyor.

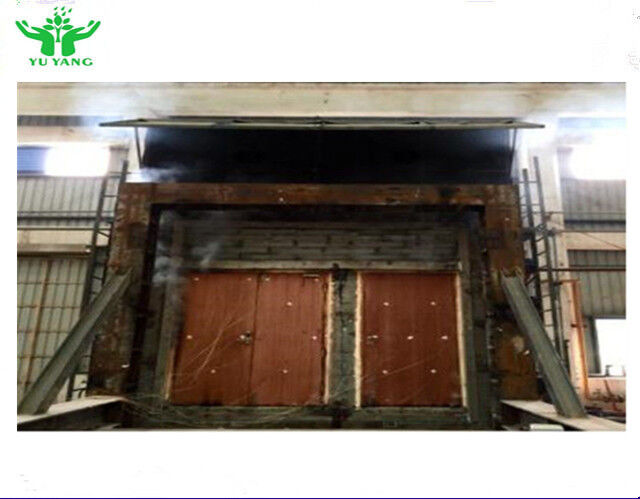

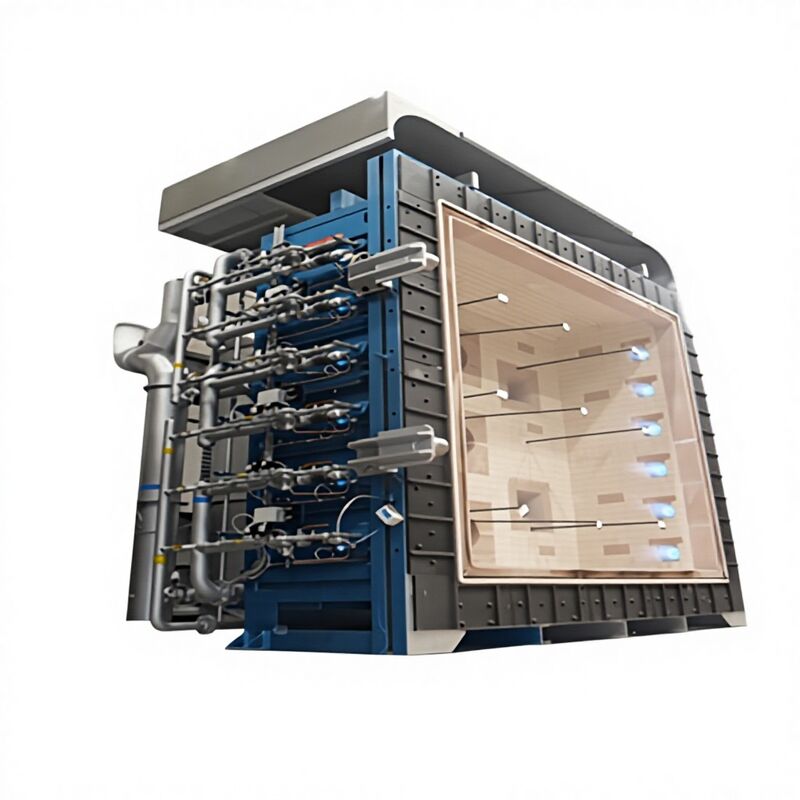

CEN, ISO ve IMO standartlarına uygun olarak termal maruziyet ve basınç açısından yangına maruz kalma koşullarını sağlamak için özel olarak inşa edilmiş.4000 mm genişlik × 3000 mm yükseklik × 1000 mm derinlik.
Fabrikada modüler birimler halinde üretiliyor ve 40ft HC konteynerlerinde gönderiliyor.
Fırın Çelik Kaplama
Çelik levhalar, sıcaklıktan kaynaklanan yapısal bozulmaya karşı C-Kanal, I kiriş ve çelik bölümlerle güçlendirilmiştir.Özellikle de yakıcılar için açıklıkların etrafında., termokaplar, basınç probları ve görüntüleme portları.
Test numunesi kısıtlama çerçevesinin montajı için sağlam bir yüzey sağlamak için dökme demir plakalar ön dış yüzeye bağlanır.Dört adet kendi kendine kilitlenir rulo sıkıştırıcı, test numunesi koruma çerçevesini fırının ön tarafına sağlam bir şekilde tutar..
Fırın yalıtımı

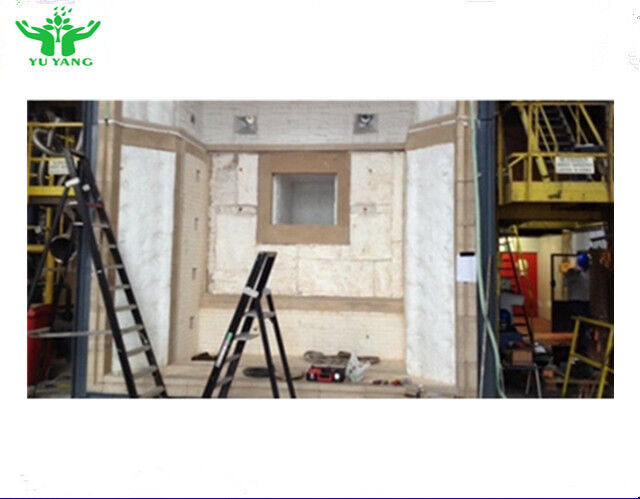

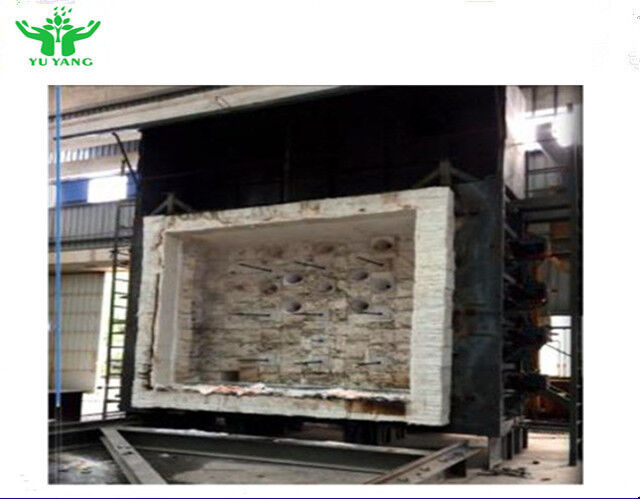

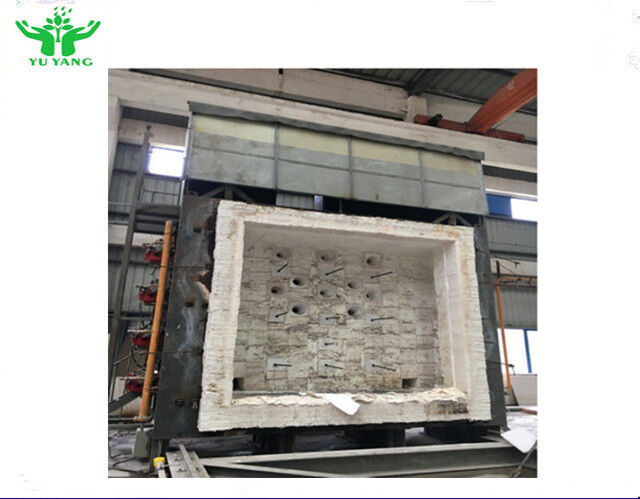

Ateşe dayanıklı kaplama, sıcak yüzeyde 900 kg/m3 yoğunlukta, soğuk yüzeyde lif levha yalıtımıyla desteklenen 1430 °C'de izole edici ateş tuğlalarından oluşur.1200°C'de yangın testinden sonra iki saat boyunca dış kabuk sıcaklığı 75°C'nin altında kalır..
1600°C'de değerlendirilmiş lifle güçlendirilmiş ateşli dökümden yapılmış yüksek sıcaklıklı önceden hazırlanmış bloklar, fırın açılış çevresini test numunesi çerçevesinin sürekli aşınmasından korur.

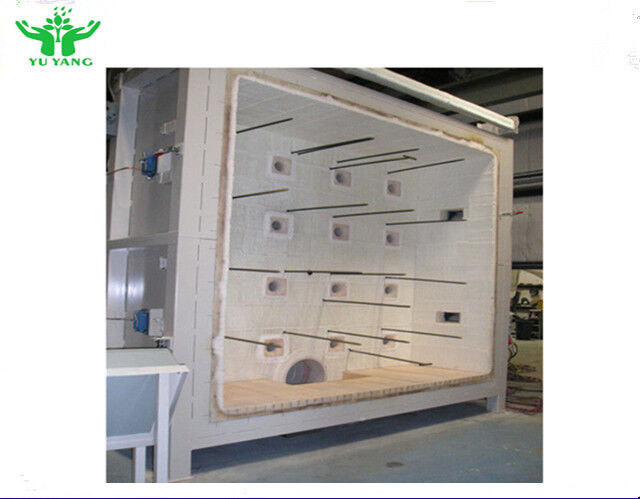

Fırının arka duvarındaki dört görüntüleme portu, yangın testleri sırasında test numunesinin tam görünürlüğünü sağlar.
Fırın egzoz açılışı ve duman gazı alımı düşük termal kütle seramik lif yalıtımla kaplanmıştır (yakınlığı: 128 kg/m3).
Resim
Dış fırın kabuğu gümüş renkli yüksek sıcaklıklı boya ile boyanmıştır.
Basınç Kontrol Sistemi
Çıkartma dumanına yerleştirilen üç motorlu ısıya dirençli çelik damper, fırın odası basıncını hassas bir şekilde kontrol etmeyi sağlar.Düzenlenebilir ekstrakt kapıları, oda içindeki farklı konumlarda ekstraksiyon hızlarının değişmesini sağlarMotorlu damperler kontrol odasından yangın testi veri yönetimi sistemi aracılığıyla ayarlanabilir.
Yanım Sistemi
On iki önceden karıştırılmış LPG/Doğal Gaz yakıcı: 6 ünite sol taraf fırın duvarına (3m × 1,3m) ve 6 ünite sağ tarafına monte edilmiştir.
Yanma ekipmanları şunları içerir:
- 12 Gaz fıskiyeli karıştırıcı yakıcılar
- 12 Hava dengesi kontrol valfleri
- 12 Gaz dengesi kontrol valfleri
- 12 Pilot Gaz Düzenleyicileri
- 12 Yakıcılar için gaz kapatma vantileri
- 12 Tam otomatik gaz yakıcı güvenlik kontrolü
- 12 Kıvılcım yakma, transformatör ve kablo
- 12 Ultraviyole tarayıcı
- 12 Esnek Hava Boruları
- 12 Esnek Gaz Boruları
- 12 El hava kelebek valfleri
- 3 Ana gaz kapama vantileri
- 6 Bağlantıları olan gaz basıncı anahtarları
- 30 Gaz Manometresi
- 3 Hava Gazı Mikro oran valfleri
- 3 Yanma Havalandırıcı
- 3 Ana Gaz Filtresi
- 3 Ana gaz düzenleyicisi
Yakıcılar doğal veya sıvılaştırılmış petrol gazı için uygundur (müşteri tarafından sipariş üzerine onaylanır).Yakıcı blokları % 80 alüminiyum içeren dökülebilir malzemeden üretilir., düzenli ısı şoklarına dayanacak şekilde tasarlanmıştır.
Gaz ve hava dağıtım sistemi
Üç hava üfleyicisi, yanma sistemine hava sağlar ve minimum oksijen seviyeleri için yangın testi standardı gereksinimlerini karşılamak için fırın atmosferini oksijenlendirir.Fenerler fırın kontrol odasında yanma kontrol panelinden çalıştırılır.
Tüm birbirine bağlanan hava boruları kullanımı kolaylaştırmak için önceden üretilmiştir ve tesiste bağlanır.
İç gaz boru hattı yönlendirmesi, laboratuvar binasının düzenine uyması için üretim öncesi müşteriyle tartışılır.Uluslararası olarak kabul edilen tanımlama renklerine boyanmış gaz ve hava boruları ile.
Çekim sistemi ve baca
Çıkarma sistemi, testler sırasında sıcak yanma gazlarının fırından bacağa boşaltılmasını kontrol etmek için bir çekme fanı ve duman borusunu içerir.Çekim fan otomatik veya manuel çalışma modu ile kontrol odasından etkinleştirilir.
Çıkarma fanı ile fırın arasındaki egzoz gazı boruları, düzenli ısıtma ve soğutma döngülerine dayanacak şekilde yalıtılmış, yerinde monte edilmiş prefabrik çelik bölümlerden yapılmıştır.ve korozyon koruması için yüksek sıcaklıklı boya ile boyanmış.
Bir çekim indüktörü, ekstrakt fanına geçmeden önce egzoz gazlarını sıcaklığı düşürmek için seyreltir.950 mm iç çaplı ve çatıdan en az 3 metre yüksekliğinde bir baca istek üzerine sağlanabilirŞömine, hafif çelikten yapılır, serbest kalır ve rüzgar yükü ve toprak çöküntüsü için temel hazırlığı gerektirir.Güvenlik için 3 metre yüksekliğe kadar yalıtılmış.
Platform / Yürüyüş yolu
Tam platform/yürüyüş yolu, fırının yan ve arkasındaki görüntüleme portlarına ve enstrümantasyona güvenli erişim sağlar.
Plaka termometre
CEN standartlarında belirtilen dokuz plaka termometre, numunenin açık alanı üzerinde eşit mesafeye yerleştirilmiştir.Testlerden önce ve sırasında fırın sıcaklığını izlemek ve kaydetmek için bilgisayarlı veri toplama sistemine bağlı.
Fırın Termokopülleri
IMO spesifikasyonlarına uyan dokuz fırın termokopüsü sunulmaktadır. Geri duvarda gerekli konumlarda yerleşir, çarpımları en aza indirmek için ısıya dayanıklı borularla korunur.Sıcaklığı izlemek ve kaydetmek için bilgisayarlı veri toplama sistemine bağlı.
Enstrümantasyon Bağlantı Kutuları
Fırının yakınında bulunan (sıcaktan korunmuş) enstrüman bağlantı kutusu, tüm enstrümanların kolay bir şekilde bağlanmasını sağlar.Kontrol odasındaki ilgili bağlantılara bağlı bireysel numara bağlantıları içerir., bilgisayarlı veri toplama sistemine bağlı.
Çevre sıcaklığı termometresi
Çevre sıcaklığı termometre, testlerden önce ve test sırasında laboratuvar sıcaklığını izler ve kaydeder.
Basınç Değiştiricileri
İhtiyaç duyulduğunda pozisyonlar arasında hareket edilebilir olan ilgili standartların gereksinimlerini karşılayan pozisyonlarda yerleştirilen iki basınç değiştiricisi.Önceden belirlenmiş aralıklarla izleme ve kayıt için bilgisayarlı veri toplama sistemine bağlı.
Oksijen Analizörünün Tapping Noktaları
Bağlantılı kalıcı örnekleme hattı, oksijen analizörünün örnekleme fırın gazlarına bağlanmasını sağlar.Oluşturulan sinyal yangın testi veri yönetim sisteminde kaydedilir ve monitör ekranında görüntülenir..
Deformasyon ölçüm cihazı
Taşınabilir lazer cihazı, numunenin merkezdeki orijinal konumundan sapmasını ölçer. CEN standardı gereksinimlerini karşılar.
Zamanlama Cihazı
Test personeli ve test fotoğraflarında görülebilen büyük ekran zamanlama cihazı. Senkronize başlangıç sağlamak için Yangın Direnci Test Verileri Yönetim Sistemi ile bağlantılı.Geçmiş zamanı en yakın saniyeye gösterir, saatte 1 saniye içinde doğru.
