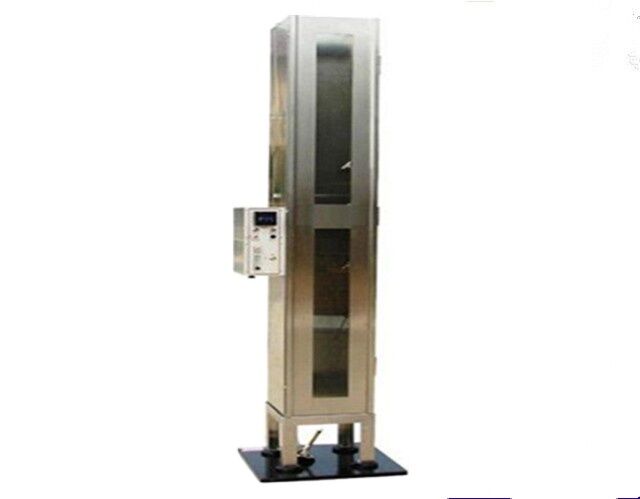

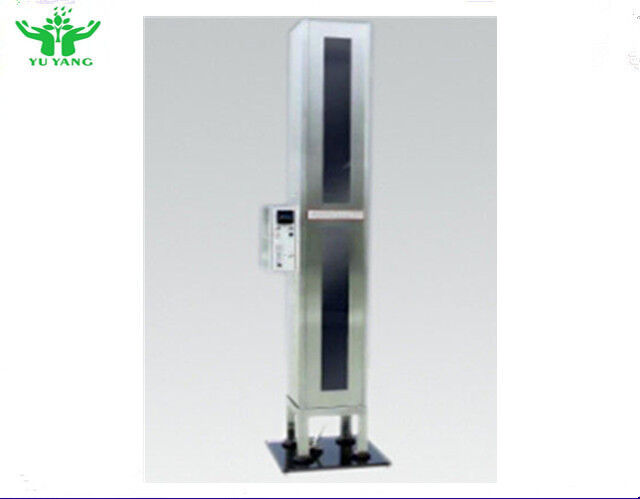

NFPA 701-2004 Metotlar 2 Tekstiller ve Filmler Alev Yayılma Testörü

Bu alev yayılma test cihazı, alev kaynağına maruz kalan alanın ötesinde alevin yayılmasını değerlendirmek için tasarlanmıştır.Çeşitli kumaşlar, çok katmanlı kumaşlar dahil, filmler, plastik perdeler, takviye veya desteklemiş veya almadan ve alan yoğunluğu 700g/m2'den fazla olan malzemeler.

NFPA 701-2004 Metotlar 2

• Fırının boyutları: uzunluk ve genişlik (305 ± 5) mm, yükseklik (2130 ± 10) mm
• Yapım: Şeffaf gözlem penceresi ile 1,5 mm kalınlığında 304 paslanmaz çelik
• Üst örnekleme çubuğu: 4 mm yatay hizalama delikleri ile en alt fırın kenarından 1190 ± 10 mm uzakta yerleştirilmiştir.
• Üst çubuk bileşimi: çapı (1.5 ± 0.1) mm veya (3.0 ± 0.1) mm olan çelik çubuklar, keskin uçları olan uzunluk (330 ± 10) mm
• Alt örnek çubuğu: çapı (1.5 ± 0.1) mm, uzunluğu (255 ± 10) mm keskin uçları olan çelik çubuklar
• Dikey kılavuz teller: 100 ± 5 mm uzaklıkta, 200 ± 5 mm uzaklıkta yumuşak çelik tel çiftleri
• Kablo araları: 25 ± 2 mm önden arkaya odada
• Rehber tel montajı: 6 ± 0,05 mm çaplı çubuklar
• Yukarı oda: cam lif kumaş baffle (1000 ± 10) mm × (125 ± 5) mm, güçlendirilmiş uçları ile

• Montaj: 20 derecelik eğimli sabit koltuk
• Sıcaklık çıkışı: 800-1000 BTU/ft3
• Düzlük pozisyonu: test tabanından 100 mm uzaklıkta
• Akışölçer: en fazla 150 L/saat veya 300 L/saat aralığı olan rotor tipi
• İğne valfi: alev yüksekliği ayarlama denetimleri
• Basınç ölçer: 0-1MPa aralığı 0.5 doğrulukla
• Alev ölçümü: 1 mm doğrulukta hassas ölçek

• Çakma: Yüksek voltajlı otomatik çakma
• Yanma zamanlayıcısı: 0-99.99s programlanabilir, 0.01s çözünürlük, 0.1s doğruluk
• Sürekli yanma zamanlayıcısı: 0-99.99s programlanabilir, 0.01s çözünürlük, 0.1s doğruluk
• Otomasyon: tutuşmayı, yanma zamanlamasını ve devam eden yanma süresini entegre bir şekilde kontrol etmek
