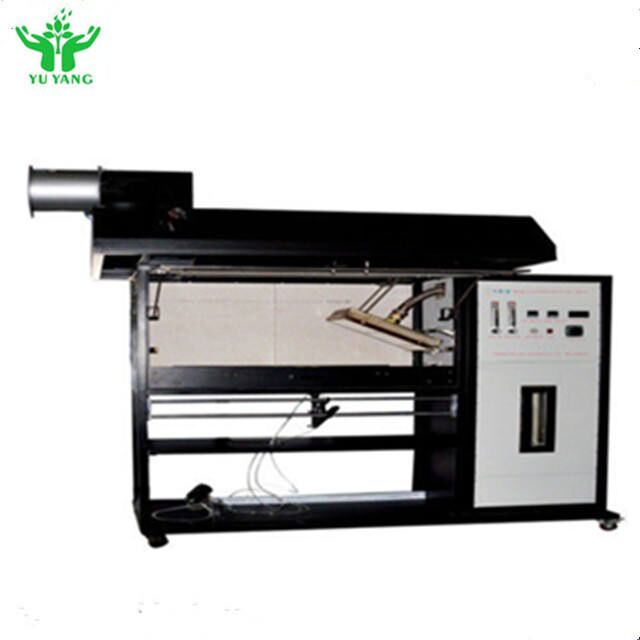

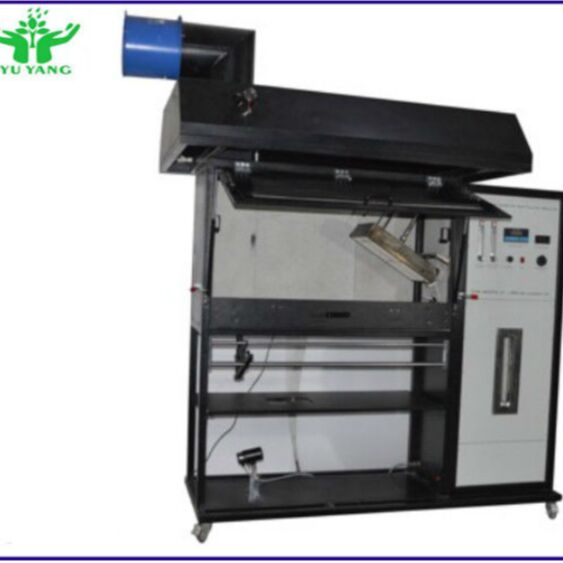

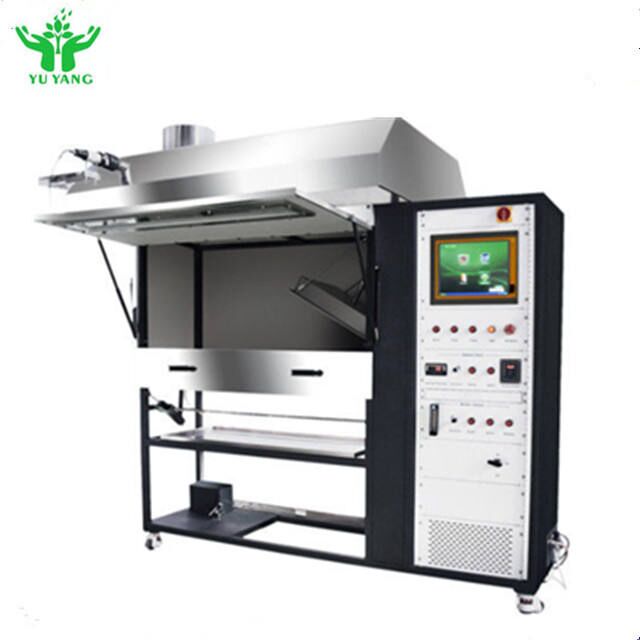

ISO 9239-1 ASTM E 846 Zemin Kaplama Radyant Isı Akısı Test Cihazı Test Makinesi

ISO 9239 Radyant Zemin Paneli testi, Euroclass sisteminde zemin kaplama malzemelerinin yangına tepki testlerinin temel taşıdır. Cihaz, bir radyant ısı ateşleme kaynağı kullanarak numunenin termal maruziyet altında alev yayılmasını ölçer. Termal maruziyet, bir kapı açıklığından bitişik bir odaya veya koridora zemin kaplamasına yayılan, kaynak odasında büyüyen bir yangını simüle eder.

Bu zemin radyant panel test cihazı, ASTM E648 ve DIN 4102; Bölüm 14 standartlarına göre testler için de kullanılabilir.

• GB/T 11785 "Zemin kaplama yanma performansı ölçümü - bir radyant ısı kaynağı"
• ISO 9239-1:2002 "Zemin kaplama yanma performansı Bölüm 1 - yanma performansı radyant ısı kaynağı ile belirlenir"
• ASTM E648: Zemin kaplama Sistemlerinin Kritik Radyant Akısının Radyant Isı Kullanılarak Test Edilmesi için Standart Test Yöntemi
• ASTM E970: Radyant Isı Enerjisi Kaynağı Kullanılarak Açık Tavan Arası Zemin Yalıtımının Kritik Radyant Akısının Standart Test Yöntemi
• NFPA 253: Radyant Isı Enerjisi Kaynağı Kullanılarak Zemin Kaplama Sistemlerinin Kritik Radyant Akısının Standart Test Yöntemi

• Kalsiyum silikat yalıtım levhası ve sıcaklığa dayanıklı gözlem penceresi ile yalıtılmış test odası
• Güvenli ve kolay numune yükleme için kayar platform üzerine monte edilmiş paslanmaz çelik numune destek düzeneği

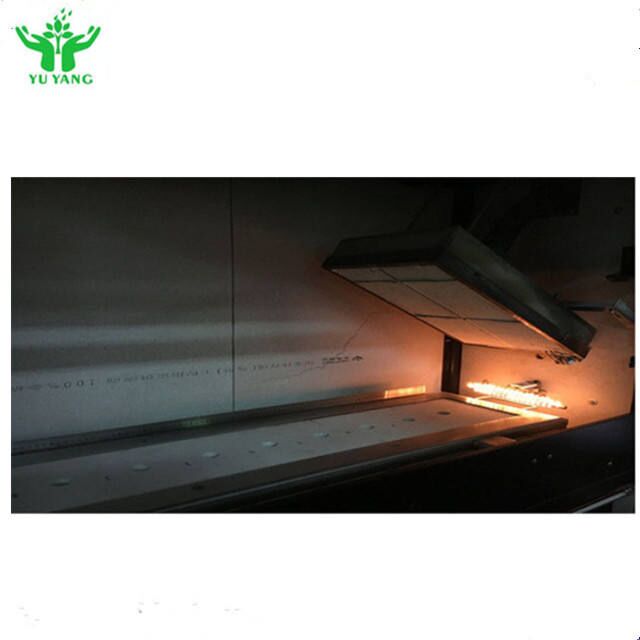

• Yatay olarak monte edilmiş zemin kaplama sistemi numunesine yönlendirilen, 30° eğimli gaz yakıtlı radyant panel
• Nominal maksimum 10,9 kW/m²'den minimum 1,1 kW/m²'ye kadar değişen radyant enerji akısı dağılımı
• Tutucu, kalibre edilmiş ısı akısı ölçer ve montajlı kukla kalibrasyon numunesi
• Alevin sönmesine kadar yanan mesafe, kW/m² cinsinden eşdeğer kritik radyant akıya dönüştürülür
• Isı Akısı Ölçer: Aralık 0-50 kW/m²; Yüzey yayıcılığı: ε=0,95±0,05
• Egzoz bacasında ayrı bir çerçeveye monte edilmiş DIN 50055'e göre duman ölçüm sistemi
• Ekipman kurulumu ve kalibrasyonu sırasında uygun gözlem için kontrol panosu
• Emniyet kesintisi ile radyant panelin otomatik ateşlenmesi
• Otomatik hareketli T tipi ateşleme brülörü
• Duman ölçüm portlu paslanmaz çelik davlumbaz
