ASTM E648 Zemin Kaplama Radyant Isı Akısı Test Cihazı

Bu test yöntemi, bir test odasında derecelendirilmiş bir radyant ısı ortamında, alevli bir ateşleme kaynağına maruz bırakılan yatay olarak monte edilmiş zemin kaplama sistemlerinin kritik radyant akısını ölçer. Ayrıca, açık tavan katı selüloz yalıtımı için kritik radyant akıyı da ölçebilir.

Tekstil halılar, yumuşak ahşap, ahşap, kauçuk ve plastik zemin kaplamaları ve zemin tahtası sprey malzemeleri dahil olmak üzere her türlü zemin kaplama malzemesi için uygundur. Cihaz, alt tabakalar, destek malzemeleri veya test sonuçlarını etkileyebilecek herhangi bir değişiklik dahil olmak üzere zemin sistemlerinin yanma performansını değerlendirir.

• GB/T 11785: Zemin kaplaması yanma performansı ölçümü - radyant ısı kaynağı
• ISO 9239-1:2002: Zemin kaplaması yanma performansı Bölüm 1 - radyant ısı kaynağı ile belirlenen yanma performansı
• ASTM E648: Zemin Kaplama Sistemlerinin Kritik Radyant Akısının Radyant Isı Kullanılarak Standart Test Yöntemi

• Güç kaynağı: AC 220V, 50HZ
• Toplam güç: 2KW
• Zamanlayıcı doğruluğu: < 1s/saat
• Isı akısı ölçüm aralığı: (0-15) Kw/m²
• Isı akısı ölçer doğruluğu: ± 0.2Kw/m² (<± %3)
• Termal radyasyon sıcaklık aralığı: 400-600℃, doğruluk ±0.5℃
• Kara cisim sıcaklık hatası: ±5℃
• Egzoz hızı: (2.5 ± 0.2) m/s
• Egzoz kapasitesi: (39-85) m³/dak

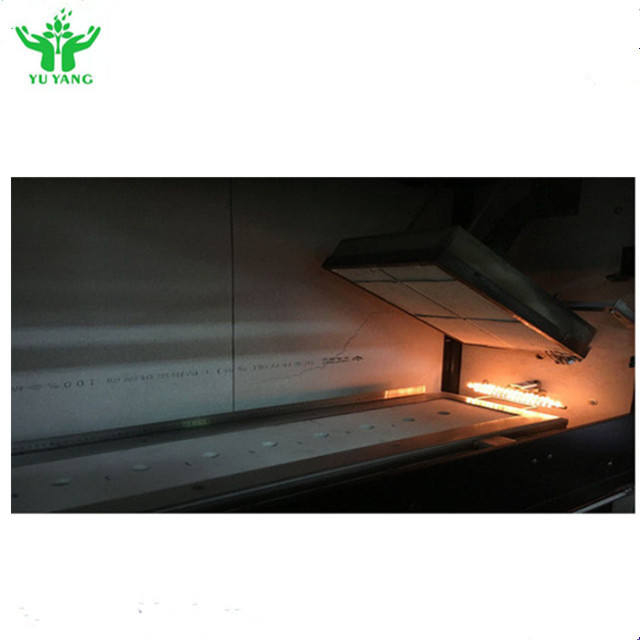

• Gözenekli refrakter radyant panel: 300mm * 450mm, ~900℃ kapasiteli
• Termokupl: 3.2mm çapında K paslanmaz çelik kılıflı termokupl
• Isı akısı dağıtım gereksinimleri:
  • 200mm: (9.1 ± 0.4) KW/m²
  • 400mm: (5.0 ± 0.4) KW/m²
  • 600mm: (2.4 ± 0.2) KW/m²
• Yanma gazları: Propan (müşteri tarafından sağlanır)
• Yanma gazı akış hızı: (0.026 ± 0.002) L/S
• Yanma brülörü: Dış çap 10mm, iç çap 6mm, 0.7mm'lik 35 delikli
• Alev yüksekliği: 60-120mm ayarlanabilir
• Ateşleme sistemi: Yüksek voltajlı elektronik ateşleme
• Egzoz sistemi: Test sonrası otomatik olarak etkinleşen güçlü egzoz fanı

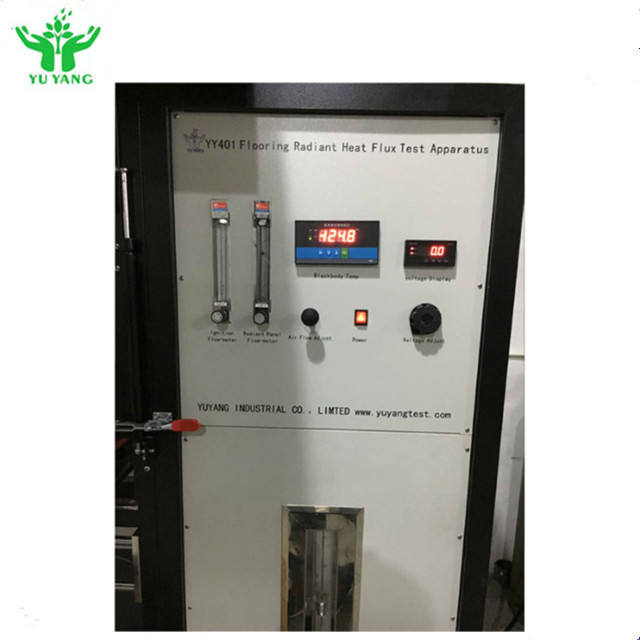

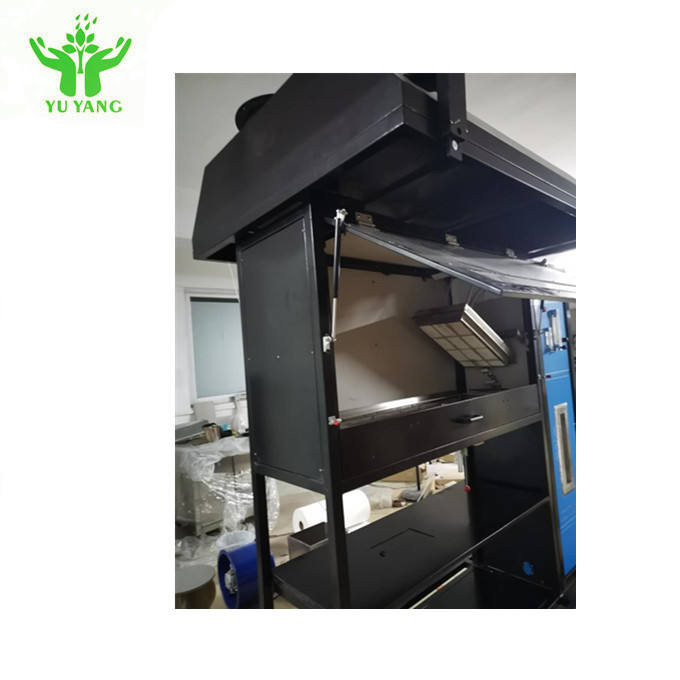

• Yanma odası ve kontrol kutusundan oluşur
• Yanma odası boyutları: 1420 * 1200 * 2300mm
• Genel boyutlar: 2530 * 1270 * 2700mm (elektrik kabini dahil)
• Malzemeler: Yüksek kaliteli 304 paslanmaz çelik (1.2mm kalınlık), CNC işlenmiş
• Pürmüz: 304 paslanmaz çelik, GB/T11785 standartlarına tam uyumlu
• Diğer bileşenler: Korozyon direncine karşı kalın kaplamalı 304 paslanmaz çelik veya A3 malzeme

• Windows XP işletim sistemine sahip bilgisayar kontrollü sistem
• Bilgisayar ve yazıcı içerir
• Eğri çıkış yeteneğine sahip ışık geçirgenliği ölçüm yazılımı
• Güvenlik özellikleri: Güç aşırı yük koruması, kısa devre koruması, kontrol döngüsü aşırı yük koruması
