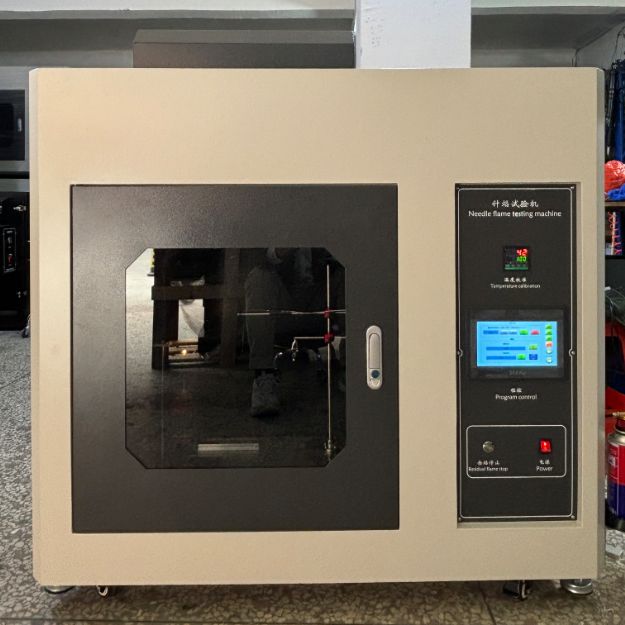

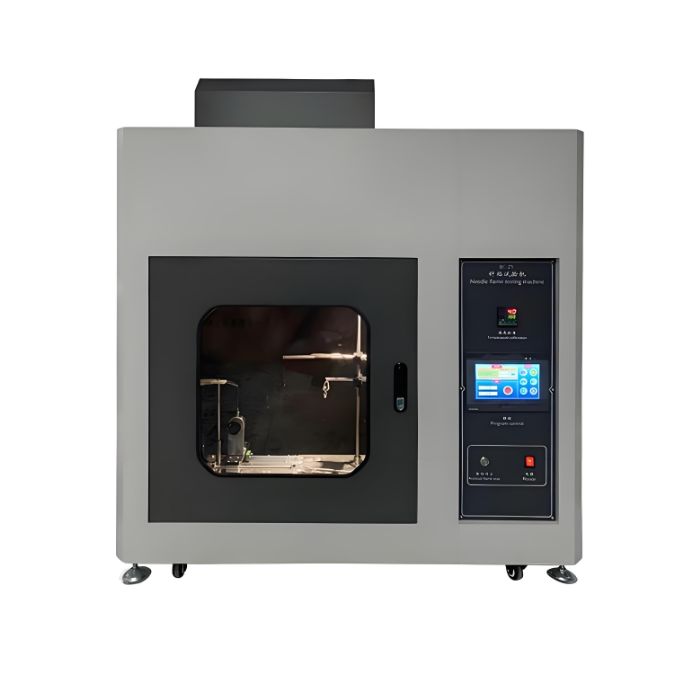

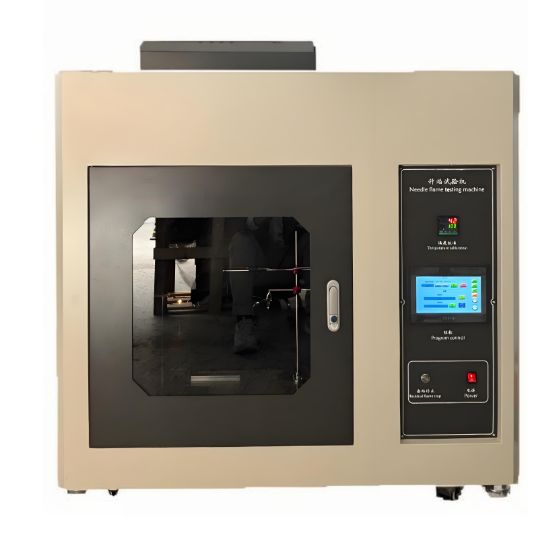

Iec 60695 İğne Alev Yanma Test Cihazı
Açıklama:
Alev testi cihazı, IEC60695-2-2 1991 (ikinci baskı), GB5169 ve IEC60695-2-2'ye (Mart 1994) yapılan ilk düzeltmede belirtilen simüle edilmiş test öğesidir.İğne alev testi cihazı, belirtilen boyutta (Φ0,9 mm) bir iğne brülörü ve belirli bir gaz (bütan veya propan) kullanır. Yanma için 45° açıyla test numunesine yönlendirilir. Ekipmandaki iç arıza koşullarından kaynaklanan küçük alevlerin tutuşma tehlikesi, numunenin ve tutuşma yastık katmanının tutuşup tutuşmadığına, tutuşma süresine ve yanma uzunluğuna göre değerlendirilir.
Uygulamalar:
Alev testi cihazı, aydınlatma, alçak gerilim elektrikli cihazları, ev aletleri, takım tezgahı elektrikli cihazları, motorlar, elektrikli el aletleri, elektronik cihazlar, elektrikli cihazlar, bilgi teknolojisi ekipmanları, elektrikli servis ekipmanları, elektrik konnektörleri ve yardımcı parçalar dahil olmak üzere elektrikli ve elektronik ekipmanların ve bileşenlerinin araştırılması, üretimi ve kalite kontrolü için uygundur. Ayrıca yalıtım malzemeleri, mühendislik plastikleri veya diğer katı yanıcı malzemeler endüstrilerinde de geçerlidir.
Parametreler:
|

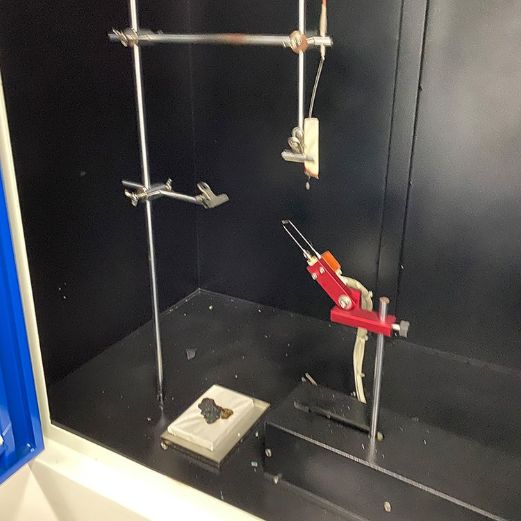

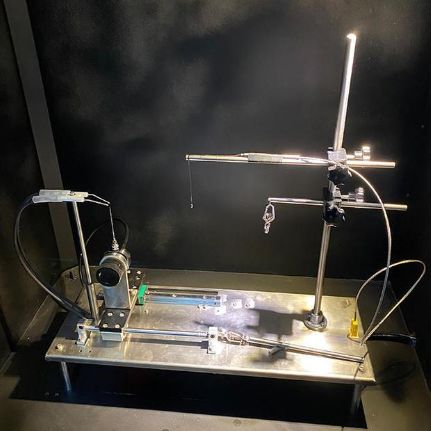

İğne brülör
|
Paslanmaz çelik, iç delik Φ 0,5 mm ± 0,1 mm, dış çap Φ 0,9 mm, uzunluk Φ 35 mm
|
|
Brülör Açısı
|
Dikey olabilir (alev yüksekliğini ayarlarken ve ölçerken) ve 45 derece eğilebilir° (test sırasında)
|
|
Yatak katmanını tutuştur
|
Kalınlık 10 mm'den fazla, beyaz çam tahtası 12g / m 2 ~ 30g / m 2 standart ipek kağıt ile kaplı ve alev uygulama yerinden 200 mm mesafede± 5 mm
|
|
Gazı kapat
|
%95, bütan gazı (baz gaz)
|
|
Gaz alev sıcaklık gradyanı
|
100℃±2℃ ~ 700℃±³℃ (oda sıcaklığı ~ 999℃), 23,5 s±1,0 s (1 s ~ 99,99 s)
|
|
Alevler yüksekti
|
12 mm ± 1 mm (ayarlanabilir)
|
|
Tutuşma süresi
|
5s,10s,20s,30s,60s,120s-1 +0s (1s ~ 999.9s dijital ekran önceden ayarlanmıştır)
|
|
Alevi tutma süresi
|
1 s ~ 99,99 s (dijital ekran, dijital ekranı manuel olarak duraklatabilir ve koruyabilir)
|
|
Deneysel alan
|
≥0,5m3, arka plan siyah
|
|
Outline boyutu
|
Uzunluk 1000 mm x genişlik 650 mm x yükseklik 1140 mm, egzoz deliği Φ 115 mm;
|
Test operasyon adımları:
1. Numunelerin sıkıştırılması: Numuneleri standart gereksinimlere göre sıkıştırın ve fikstür üzerine monte edilen numunelerin yüksekliğini ayarlayın.
2. Alev düzenlemesi: Gaz kaynağını açmak için "gazı aç" (otomatik ateşleme) düğmesine basın, debimetre vanasını açın, alev yüksekliği göstergesini yanma koltuğunun üstüne yerleştirin, standart alev yüksekliğini (12 mm±1) elde etmek için debimetre vanasını ayarlayın.
3. Bu cihaz bir alev yoğunluğu doğrulama cihazı ile donatılmıştır. Kullanım yöntemi aşağıdaki gibidir: İlk olarak, sıcaklık ölçüm bakır bloğunu taşıyan termokupl telini doğrudan iğnenin üzerine yerleştirin. Ardından, sıcaklık kalibrasyonunu başlatmak için 'Gazı Başlat (Otomatik Ateşleme)' düğmesine basın. Düğmeye bastıktan ve alev dengelendikten sonra, sıcaklık probunu brülörün ateşleme noktasına yerleştirin ve aynı anda termometreyi ve zamanlayıcıyı izleyin. Sıcaklık 100℃ 'ye ulaştığında, zamanlayıcı otomatik olarak başlar. Sıcaklık 700℃ 'ye ulaştığında, zamanlayıcı otomatik olarak durur. Zamanlayıcıdaki sürenin 23,5S±1,0S olup olmadığını kontrol edin. (Standart gereksinim: 23,5S±1,0S).
4. Açı ayarı: Ekrana tıklayarak (orijinde tıklamanız gerekir) otomatik olarak 45 derece oluşturmak için limit ürününün altına açılır.
5. Alevi tutuşturun. "Ateş besleme süresi"ni ayarlayın, numunenin ve brülörün konumunu ayarlayın.
Teste başlayın. Brülör, yerine yerleştirildikten sonra otomatik olarak sağa hareket edecek ve numuneye ısı vermeye başlayacaktır.
