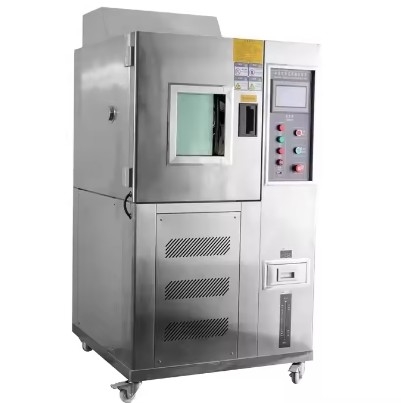

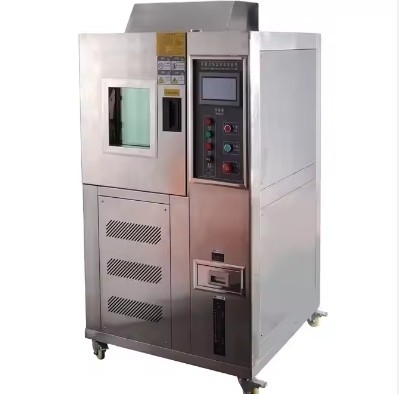

Üç katmanlı vakum kaplama penceresi ve enerji tasarruflu lamba ile çevre test odası

Üç katmanlı vakum kaplama penceresi ve enerji tasarruflu lamba ile çevresel test odası

Uygulama:

Bu sıcaklık ve nem test odası, ısı dayanıklılığı, soğuk dayanıklılığı, kuruluk dayanıklılığı ve nem dayanıklılığı gibi çeşitli malzemelerin testinde yaygın olarak kullanılır.

Elektronik, elektrikli aletler, aletler, gıdalar, araçlar, metal, kimyasal, inşaat malzemeleri, havacılık, tıbbi vb. ürünlerin kalite kontrolü için uygundur.

Bu ortamda ürünlerin güvenilirliğini test etmek için test odasının sıcaklığını ve nemini ayarlayarak doğal koşulların simülasyon deneyini sağlayın.

Test standardı:

GB/T 2423.1,2,3,4 ((Elektrik ve elektronik ürünler temel çevresel test prosedürü testi)

A: Düşük sıcaklık test yöntemi B: Yüksek sıcaklık test yöntemi,Test Ca:Daimi nem ve ısı test yöntemi.Db: Değişen nem ve ısı test yöntemi

GB 10592 ((Yüksek düşük sıcaklıklı test odasının teknik koşulları)

Özellikleri:

1. LED dokunmatik ekran denetleyicisi ithal, ((Korea TEMI880), Kullanıcı dostu, operasyon kolay ve basit.

2- Stil tasarımı mükemmel, ark tipi ve yüzey spreyi kaplama, yüksek doku görünümü, uçak kolu kullanın, kullanımı kolay, güvenli ve güvenilir.

3. Büyük gözlem penceresi,geniş ve parlak vizyon.Üç katmanlı vakum kaplama penceresi ve Philips enerji tasarruflu floresan lambasını kullanın,gereksiz ön cam silgi sisleri,belirli gözlem etkisini koruyun.Örnek durumunu herhangi bir zamanda gözlemleyin..

4Güvenliği sağlamak için su ve elektrik paylaşımı, Güç,kontrolör ve devre kartından ayrı bir nemlendirme sistemi kanalı,sürüklemeyi önlemek için devreyi etkilemek,Güvenliği artırmak.

Teknik parametreler:

Maddesi: TNH-80 TNH-150 TNH-225 TNH-408 TNH-800 TNH-1000

İç boyutlar ((W*H*D) CM

40*50*40 50*60*50 50*75*60 65*85*80 80*100*100

Karton boyutu ((W*H*D) CM

85*140*95/95*150*115/95*165*115/105*175*135/145*190*135/155*195*150

I. Performans: oda sıcaklığında 20 °C'de hava soğutması, yüklenme

1,sıcaklık aralığı: 0°C~ 150°C

2, nem aralığı: 20 ~ 98% RH

3, kontrol istikrarı:

1) Sıcaklık: ± 0,5 °C

2) Nem: ± 2,5% RH

4, dağılım birdemliği:

1) Sıcaklık: ± 2,0 °C

2) Nem: ± 3,0% RH

5, ısıtma süresi: -20 °C'den 100 °C'ye yaklaşık 45 dakika

6, güç:AC 380V 50/60Hz

II. Yapı ve malzeme

1, iç kutu boyutu:((Kahkaha)500 ×600 ×500 mm - Hayır.150Bir litres

2, dış kutu boyutu: (W*H*D)1020 × 1650 × 1030 (mm)

3, iç kutu malzemesi: SUS # 304 ayna yüzeyi paslanmaz çelik

4, dış kutu malzemesi: SUS # 304 kum tanesi tarzı paslanmaz çelik plaka

5, yalıtım tabakası: yüksek yoğunluklu sert PU köpüğü ve 24K cam yün

6Kapı:

1) Tek kapı, sol el kapıyı aç, sap solda,

2) pencere 280 × 300 × 35mm çok duvarlı yüksek çözünürlüklü elektrikli ısıtma

3) 11W güçte ithal bir floresan ışığı ile donatılmış iç kutu

8, çekim fanı: 60W uzun eksenli motor ve iki dizi çok kanatlı rotor

9, ısıtıcı: yüzgeç tipi tüp şeklindeki paslanmaz çelik ısıtıcı

10, fırın aksesuarları: 2 adet düzenlenebilir katmanlı 2 paslanmaz çelik raf

11, test deliği: makine gövdesinin solundaki paslanmaz çelik kapağı olan ø50 mm'lik delik

12, kontrol paneli

1) Işık tipi basınç kipi anahtarı 2 adet

2) Sıcaklık ve nem kontrolörü 1 adet

3) Güç anahtarı 1

13, su tankı

1) ön tarafta inşa edilmiş 24L'lik bir paslanmaz çelik su tankı

III. soğutma sistemi

1) orijinalTecumsehKompresörFransa'dan ithal edildi,model:CAJ2464-J

2) Çevre dostu soğutucular

3) Soğutma fanı olan kanat tipi kondansör

4) çok aşamalı buharlaştırıcı otomatik olarak yük kapasitesini ayarlayabilir

5) Diğer Aksesuarlar: gelişmiş kurutucu, yağ ayırıcıları, basınç koruma düğmesi ve donmuş soğutucu akışının görsel penceresi

6) Makine iki bölümlü soğutma kullanır

V. kontrol sistemi

1, kontrol modu: dengelenmiş termostat nem kontrol sistemi (BTHC), PID kontrol SSR, böylece ısı ve nemlendirme, ısı ve nem kaybı miktarına eşittir.Bu yüzden makine uzun süreli istikrarlıdır..

2, sıcaklık ve nem denetleyicisi: "TEMI-850" İngilizce arayüzü, ekran verileri ve bilgileri etkileşimli bir şekilde gösterir.ayarlanabilir ekran arka ışıklandırması.

1) Çözünürlük: 0.01 °C, 0.01% R.H.

2) Sıcaklık aralığı: 0 °C ~ + 150 °C

3) Nem aralığı: 10% ~ 99.9% R.H.

4) Program bölümü: 100 program belleği bölümü ile 10 grup

5) Her bölüm aynı zamanda sıcaklık, nem ve zaman ayarlayabilir, 999 kez yeniden çalıştırmak

6) Program bekleme, atlama fonksiyonu ve belleğe fonksiyonları ile çalışır

7) makine ön ayarlama değerine sahip durma zamanı ve program durma işlevleri

8) Randevu ve başarısızlık uyarıları ile başlayın ve durdurun

9) Termoskop: PT-100 2 adet

10) Sistemin ana bileşenleri bir güvenlik dedektörü arayüz ünitesi ile donatılmıştır.ekranından hemen gösterir ve güç kaynağı otomatik olarak kesilir.

11) makine, referansınız için makine süresi ve çalışma süresi için kullanılabilir bir toplu çalışma süresi gösterimine sahiptir.

VI. Güvenlik koruma cihazları:

1Sıfır geçiş tiristor güç denetleyici SSR 2 grup

2. hava karşıtı yanma düğmesi

3. 1 set su koruma anahtarı

4. Yüksek basınçlı kompresör koruma düğmesi

5Kompresör aşırı yük koruma düğmesi.

6. Kompresör aşırı akım koruma düğmesi

7. hat koruma tel ve kabuk tipi terminal

8. 16A 3P Aşırı yük koruma cihazı 1 adet

9. 1P6A Aşırı yükleme cihazı 1 adet

VII. Çalışma ortamı: 5 ~ 30 °C

Plywood paketi boyutu:L117cm xW117cm xH187 cm.

Brüt Ağırlık: Yaklaşık 300kg
