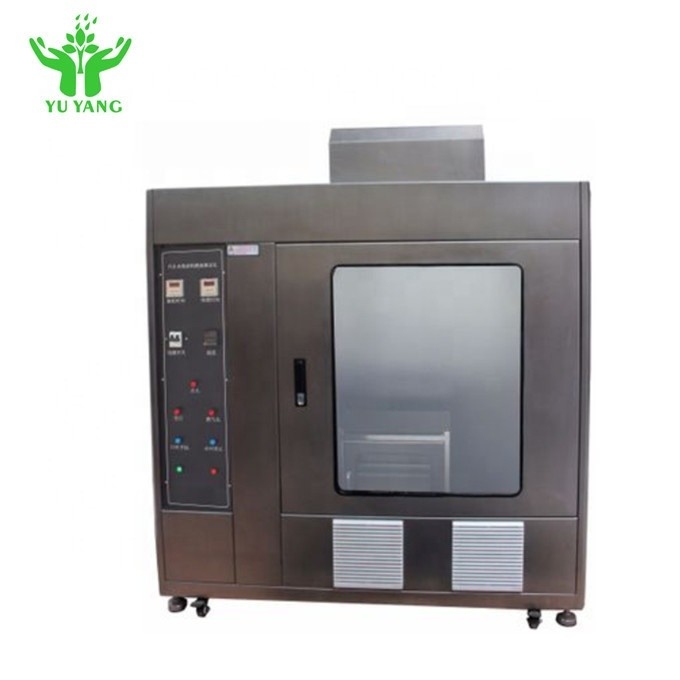

Plastik için Dikey 25mm Yanıcılık Test Cihazları UL94 IEC707

UL94 Dikey Alev Test Odası Plastik Test Cihazları

Açıklama:

Standart:

GB/T 2408,GB/T 4610,UL94,ASTM D1929,IEC707

Yapılar:

1. Ölçek bölme: Ön kapı, bir pencere ve pencereyi kapatabilecek opak bir vizör ile donatılmıştır.Kare kutunun alt kısmı, aşırı basıncı önlemek için bir kumlama alüminyum folyo ile donatılmıştır ve üst kısmı, kutunun içinde bir basınç düzenleyici cihaz ile donatılmıştır.

2. İç ölçüler: yükseklik 914 ± 3 mm, genişlik 914 ± 3 mm, derinlik 610 ± 3 mm;

3. Dış boyutlar: yükseklik 1680 mm, genişlik 1450 mm, derinlik 850 mm (bu boyut yalnızca referans amaçlıdır)

4. Malzeme: 1.5mm çelik levha, pişirme beyaz pirinç elektrostatik boya, siyah boya

5. Fotoelektrik ölçüm sistemi:

5.1 Işık kaynağı: 6.5V akkor lamba, ışık dalga boyu 400~750nm.

5.2 Alıcı: Silikon fotosel, ışıksız ortamda ışık geçirgenliği %0, engelsiz ışık geçirgenliği %100'dür.

6. Radyasyon konisi:

6.1 Radyasyon konisi: Numune yüzeyinin merkezinde 10KW/m2~50KW/m2 radyasyon yoğunluğu sağlayabilen 2600W nominal güce sahip bir ısıtma elemanından oluşur.

6.2 Radyasyon konisi ısıtıcısı: güç kaynağı trafosu gücü 3000W, bağımsız tek fazlı izolasyon trafosu sıcaklık kontrolörü, tristör kontrolü

6.3 Isı akış ölçer: 50 kw/m2 ölçüm aralığına ve su soğutmalı 10 mm radyasyon alan alana sahip düz bir alan

6.4 Duman Yoğunluğu Yanıcılık Testi aparatı Igniter: Ateşleme memesi Φ4.0mm açıklıklı bakır borudan yapılmıştır ve alev uzunluğu ve yatay ölçüm 30mm'dir.

7. Yanma sistemi: bir basınç ayar valfi, bir filtre, bir ayar valfi akış ölçer ve bir brülörden oluşur.

7.1 Gaz, saflığı %95 veya daha fazla olan propandır

7.2 Brülör: bir ateşleyici ve bir nozuldan oluşur.Meme, numunenin üst yüzeyinden 10 mm yukarıda yatay konumdadır ve numunenin merkezine yerleştirilmiştir.

Şartname:

Test sıcaklığı: 0~500℃

Sıcaklık doğruluğu: ± 1 ℃

Açılış çapı: 25mm

Hava akışı: 0~100mm/s (ayarlanabilir)

Güç: AC220V,50HZ

Boyut:L1400*W600*H1900(mm)

Cihazın deneysel kısmı şu şekildedir: fırın kabuğu, fırın tüpü, iç tüp, numune diski, ısıtma ceketi, yalıtım, termal, hava kaynağı, sıcaklık kontrol cihazı, otomatik ateşleme cihazı.
