NFPA Yayılımı Yanıcılık Test Cihazları 800-1000BTU/Ft3

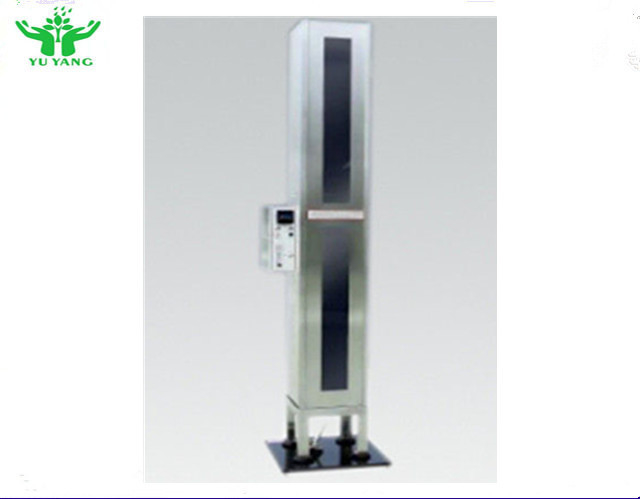

NFPA 701-2004 Yöntem 2 Tekstil ve Filmler Alev Yayılım Test Cihazı

Başvuru:
Ateşleme kaynağına maruz kalan alanın ötesinde alevin yayılmasını değerlendirmek için kullanılır.uygulanabilir
vinil kaplı kumaş karartma astarları ve çok katmanlı kumaşlar, filmler ve plastik jaluziler dahil kumaşlara,
Alan yoğunluğu 700 g/m2'den fazla olan, takviyeli veya destekli veya desteksiz.

Standart:
NFPA 701-2004 Yöntem 2

Şartname:
1. Laboratuvar: NFPA 701-2004'ün 12.2'si uyarınca
1.1 Fırın özellikleri: uzunluk, genişlik (305 ± 5) mm, yükseklik (2130 ± 10) mm;
1.2 Yapı: kalın 1.5mm 304 # paslanmaz çelikten yapılmıştır.Şeffaf bir gözetleme penceresinin önünde;
1.3 Üst Numune Çubuğu:

1.3.1 Fırın gövdesi kenarından 1190 ± 10mm, her iki taraf 4mm olarak ayarlanmalıdır.
deliğin yatay hizalaması;
1.3.2 (1.5 ± 0.1) mm veya (3.0 ± 0.1) mm çapında ve (330) uzunluğunda çelik çubuklardan oluşur.
± 10) mm, hangi ucu keskin bir noktaya kesilir;
1.4 Alt numune çubuğu: (1.5 ± 0.1) mm ve (255 ± 10) çapında çelik çubuklardan oluşur.
mm uzunluğunda, bir ucu keskin bir noktaya kesilecek;
1.5 Dikey kılavuz çizgisi:
1.5.1 Yumuşak çelik tellerden yapılmış bir çift dikey kılavuz tel, fırın gövdesinin ortasına yerleştirilmiştir.
(100 ± 5) mm hem sol hem de sağ tarafta (tel çiftinin mesafesi (200 ± 5) mm'dir);
1.5.2 Her çiftin çizgileri arasındaki mesafe (25 ± 2) mm'dir (kutuda önden arkaya)
1.5.3 Dikey kılavuz tel, (6 ± 0.05) mm çapında bir çubuğa monte edilmelidir.
1.6 Test odasının üst kısmı, aşağıdaki boyutlarda cam elyaf kumaş bölme ile kurulmalıdır.
(1000 ± 10) mm × (125 ± 5) mm;cam elyaf kumaş, her birinde cam dikiş ipliği ile yapılacaktır.
(40 ± 3) mm (3 ± 0,2) mm × (330 ± 5) mm ile sonlandırın ve delikten (4 ± 0,5) mm geçirin.
odanın üst kısmının ortası;(4 ± 0,5) mm × 25 ± 1) mm, her bir uç yuvarlaktır;
2 Brülör:
2.1 Sabit koltuğa 20 açılı eğime monte edilmiştir;
2.2 Brülör ısısı: 800BTU / ft3 ~ 1000BTU / ft3
2.3 Testin alt kısmından meme: 100mm
2.4 Debimetre: Rotor debimetre için maksimum aralık 150 L/saat veya 300 L/saat olmalıdır.
2.5 İğneli Vana: alevin yüksekliğini ayarlayın
2.6 Basınç göstergesi: 0 ~ 1Mpa, 0,5 doğruluk
2.7 Alev ölçüm ölçeği: brülör alev yüksekliğini ve numune boyutunu 1 mm hassasiyetle ölçün
3 Kontrol bölümü:
3.1 Ateşleyici: yüksek voltajlı otomatik ateşleme
3.2 Zamanlayıcılar:
3.2.1 yanma zamanlaması: 0-99.99s keyfi olarak ayarlanmış, 0.01s çözünürlük, 0.1s doğruluk
3.2.2 sürekli yanma süresi: 0-99.99s keyfi olarak ayarlanmış, 0.01s çözünürlük, 0.1s doğruluk
3.3: otomatik kontrol: ateşleme, yanma zamanlaması, sürekli yanma süresi gibi

Ana parametreler:
