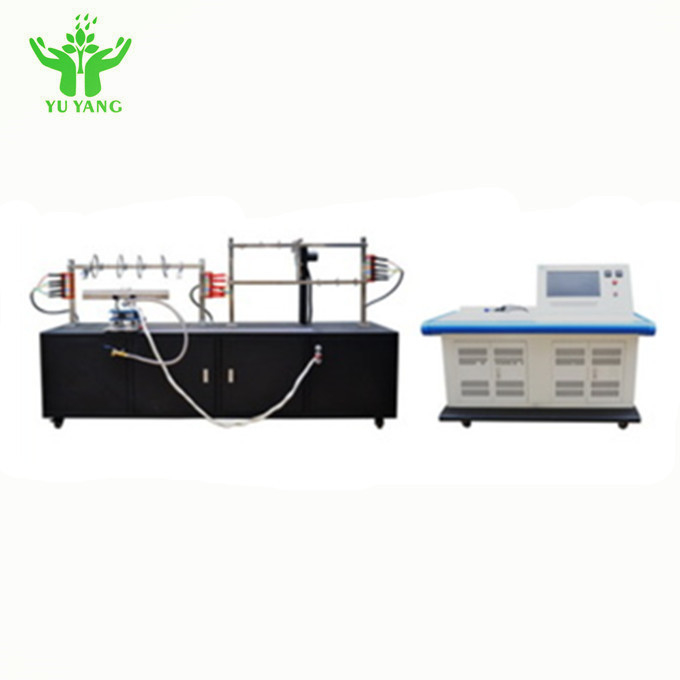

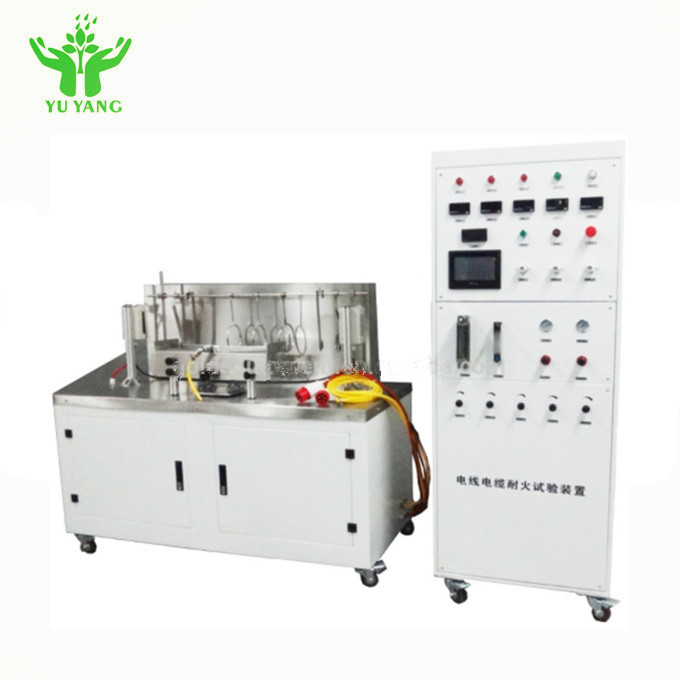

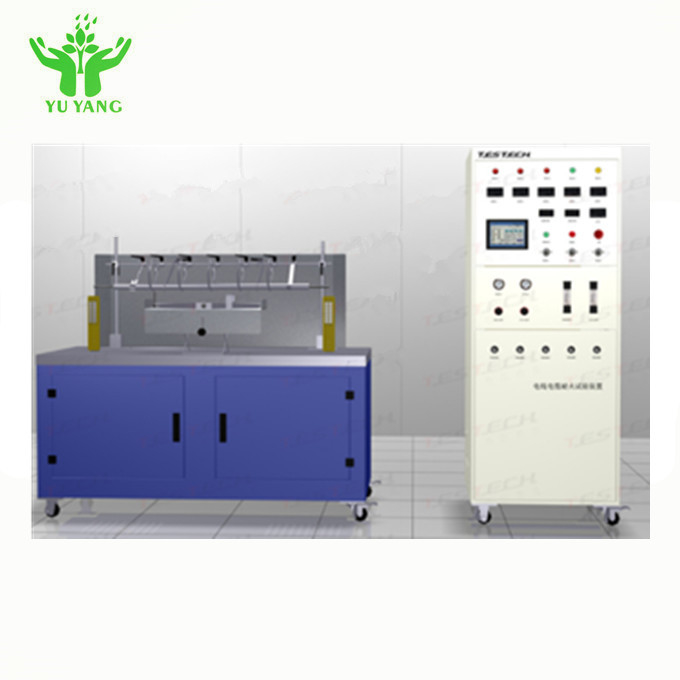

IEC 60331 Tel ve Kablo Yangına Dayanıklılık Darbe Test Cihazları

Açıklamalar:

Tel ve Kablo Yangına Dayanıklılık Darbe Test Cihazı, kablo kablolarının veya elektrik şebekesinin yangın direncini, 830 dereceden az olmayan alevi, alevi tespit etmek için kullanılır ve belirli darbe titreşimi, kablo bütünlüğü test devresi uygular.

Standartlar:

IEC 60331 Alev koşullarında tel ve kablo - devre bütünlüğünün testi

IEC 60331 Bölüm 12 Enstrüman - en az 830'un altında

IEC 60331 Bölüm 31 Darbeli ateşleme prosedürleri ve gereksinimleri - KV 0.6/1.0 kablosuna kadar nominal gerilimler

Ana Özellikler:

1. Bant tipi propan brülör memesinin ısı kaynağı, nominal uzunluğu 500 mm'dir ve Venturi karıştırıcı ile donatılmıştır;
2. 3 sıra yanma deliği kademeli düzenleme, brülörün ortalama genişliğinin ön ucu: 15 mm, delik çapı: 1.32 mm, delik merkez mesafesi: 3.2 mm;
3. Kurulum kablosunun test merdiveni çerçevesi, destek çelik tabanına sabitlenmiştir;
4. Merdivenin her iki tarafında farklı dikey bileşen kablo boyutu ayar testi gereksinimlerine göre test sürecinde (merdiven testi uzunluğu: 1200 mm, yükseklik: 600 mm, ağırlık: 18 + 1 kg);
5. Darbe üreteci, 25 + 1 mm çapında ve 600 + 5 mm uzunluğunda düşük karbonlu çelik yuvarlak çubuktur;
6. Merkez serbest dönüş için örnek merdiven çerçevesi pivotuna paralel şok üreteci ve merdiven çerçevesi üst sol 200 + 5 mm;
7. Pivot çubuk iki parça halinde katmanlanacaktır, darbe merdiveni çerçevesinin uzun kısmı 400 + 5 mm uzunluğundadır;
8. Ön brülör yanma alt mesafesi 200 mm'den az değil ve kutunun duvarından olan mesafe 300 mm'den az değil;
9. Brülör ekseni 40~60mm kablo örneklerinin alt ucundan, dikey eksenin uzunlamasına ekseninden meşale kablosu 100~120mm civarında.
