ECE R118 Ek 7, NF P92-505 Termal Radyant Eriyik Düşümü Test Cihazı

ECE R118 Ek 7, NF P92-505 Termal Radyant Erime Düşmesi Test Cihazı

Açıklama:

Bu makine, ısı kaynağının etkisi altında olan veya olmayan yapı malzemelerinin damlacık yanma özelliklerini bulmak için termal eriyik malzemeyi test etmek için uygundur.Deney, belirtilen koşullar altında üst radyatörün radyan ısı kaynağı altındaki malzeme numunesidir:
1) salınan gazın yanması;
2) yanan veya yanmayan damlalar;
3) lifli pamuğun yanması.

Standart:

ECE R118 Ek 7-MALZEMELERİN EERİME DAVRANIŞLARININ BELİRLENMESİ İÇİN TEST,

NF P 92-505 Malzemelerin eritilmesi için kullanılan elektrikli radyatörlü damlama testi

Şartname:

1. Isı kaynağı:
Isı kaynağı, 500W'lık faydalı bir çıkışa sahip bir elektrikli radyatördür.Yayılan yüzey, 100 mm çapında şeffaf bir kuvars levhadan yapılmıştır;elektrik direnç telinin sarılmasıyla ve refrakter braketin spiral oluğu üzerinde ısıtılır.

2. Numune tutucu:
Numuneler için destek metalik bir halkadır, bu desteğin üzerine paslanmaz çelik telden yapılmış bir ızgara yerleştirilmiştir ve şu boyutlardadır: iç çap 118 mm, deliklerin boyutu 2.10 mm kare, çelik telin çapı 0.70 mm.

3. Damlacık toplayıcı:
Hazne, iç çapı 118 mm ve derinliği 12 mm olan silindirik bir borudur.Hazne pamuk yünü ile doldurulur.

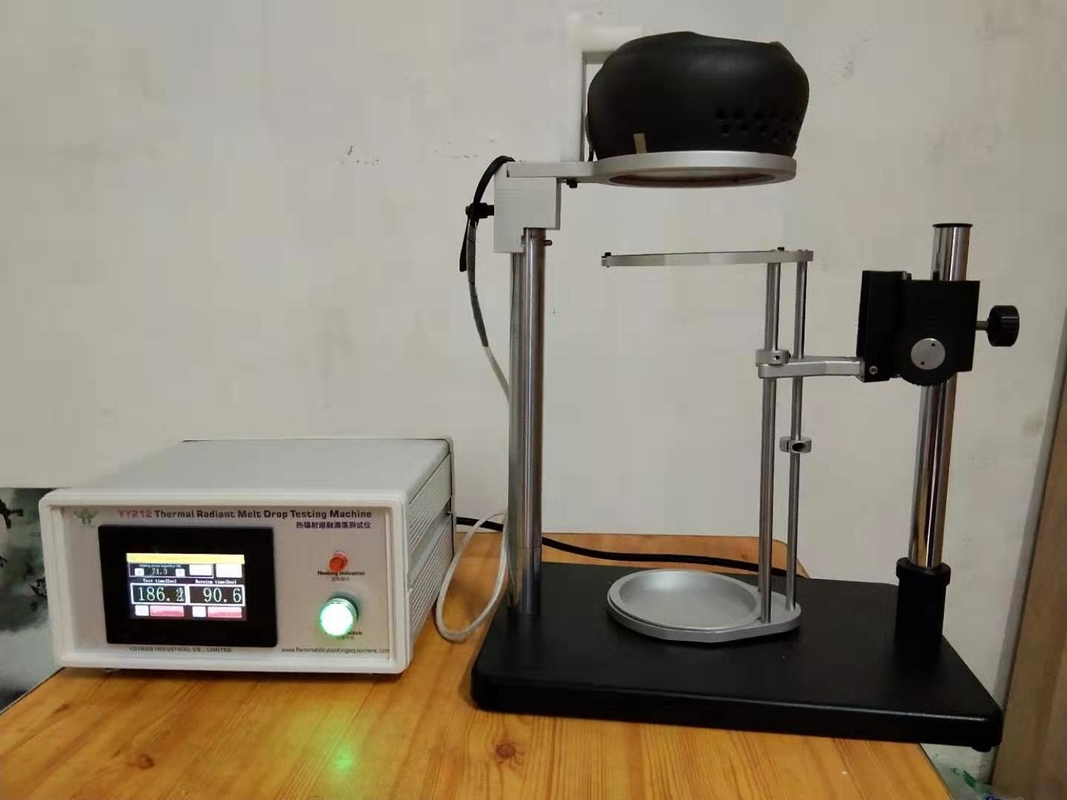

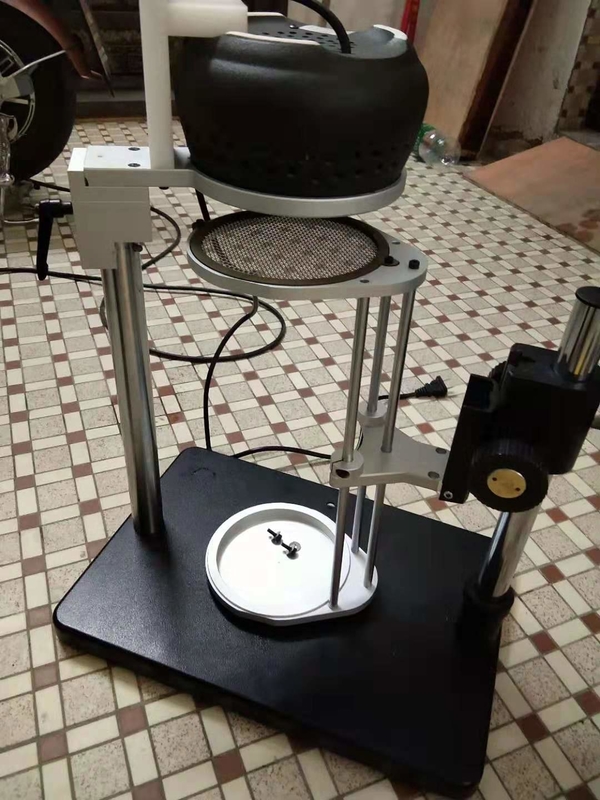

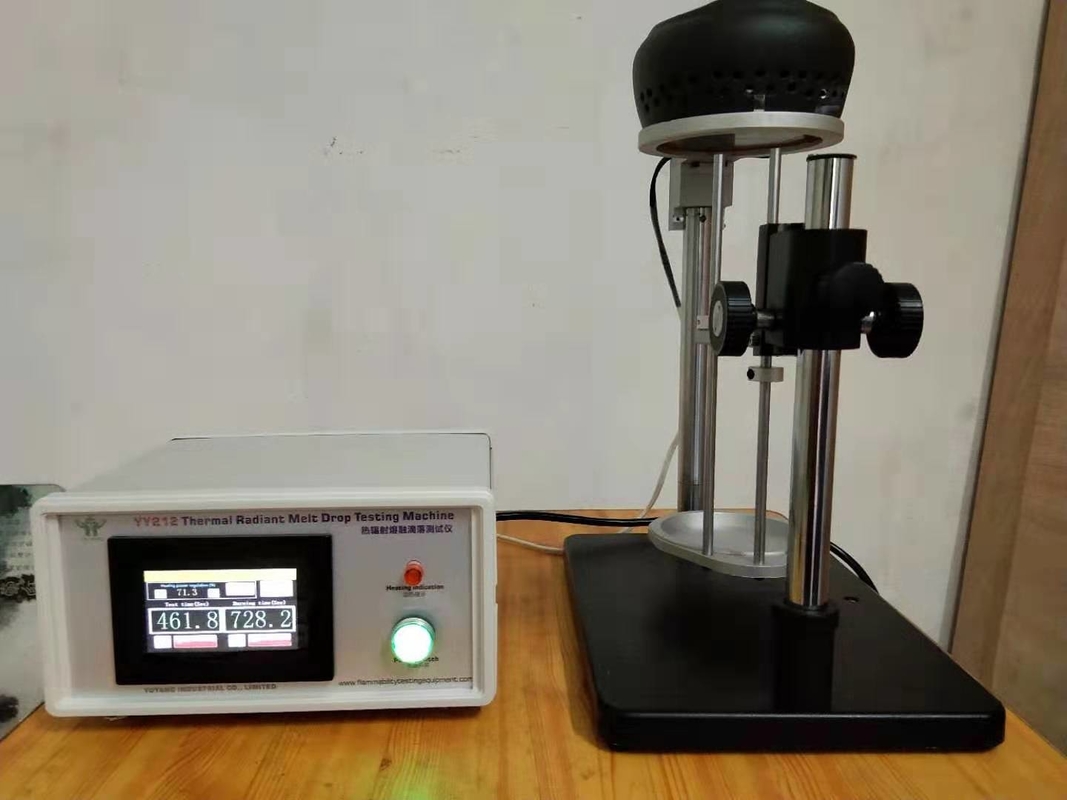

Bir... 400-500W radyatör;güç, kontrol odasının içinde keyfi olarak ayarlanabilir;

B... Kol, radyatörü çıkarmak için 90 derece dönebilir

C... Güç hattı, kontrolörü radyatöre bağlayın.

D... Baz

E... Damlacık toplayıcı

F... Kolu ayarlayın;damlacık toplayıcının üst ve alt yüksekliğini ayarlamak için kullanılır.

G... Kolu ayarlayın;numune tutucunun üst ve alt yüksekliğini ayarlamak için kullanılır.

H... Numune tutucu

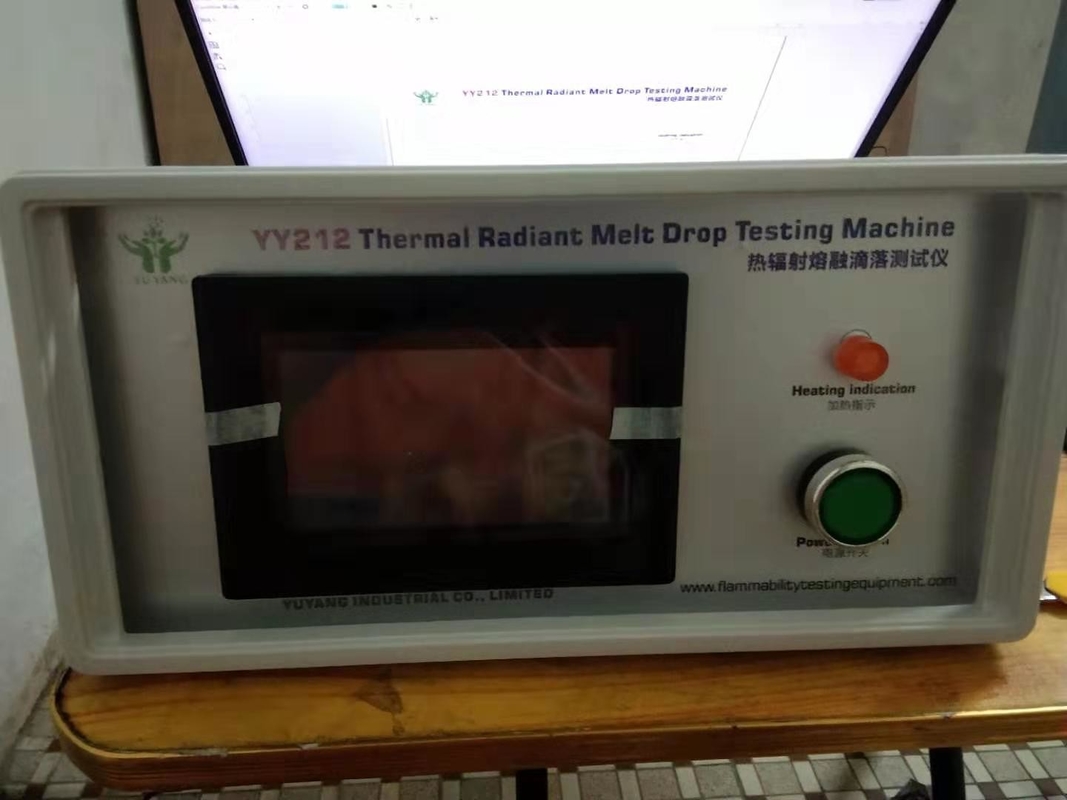

Ben… Kontrol odası

A… Isıtma lambası

B... Ekran

C... Güç: Bu düğmeye basın, sistem gücü.

D...Güç girişi

E... Sigorta

F... Radyatör güç kaynağı arayüzü

G... Kalibrasyon arayüzü

Özellikleri:

1. Tüm armatürler paslanmaz çelik malzemeden, güzel görünüm ve korozyon direncinden yapılmıştır;

2. Radyasyon braketi döndürülebilir, dönüş açısı 90 dereceden fazladır ve numuneyi takması kolaydır;

3. Örnek kurulum yüksekliği ayarlanabilir;

4. Elektrikli radyatörler

5. Radyan ısı radyatörü, güç kontrolü otomatik ayarı ile doğrusal olarak ayarlanabilir;

6. Radyasyon kalkanı bir kuvars camdır ve açıklık çapı 100 mm ± 5 mm'dir;

7. Isı radyasyonu, radyasyon kalkanı düzleminden 30mm pozisyonunda 3W / cm³'e ulaşır.

8. Numune tutucu halka paslanmaz çelikten yapılmıştır ve iç çap 118 mm'dir;

9. Plakanın iç çapı 118 mm, derinlik 12 mm, iç pamuğu çıkarın.

10. Ev tipi radyometre dahildir: ECE R118 yuvarlak folyo ısı akış ölçer / radyometre

Aralık: 0-100 (kW/m2)

Alma açısı: 180°

Test Tipi: Toplam Isı Akışı

Zaman sabiti: 1 saniyeden az

Soğutma yöntemi: su soğutma

Doğruluk: ±%3

Sabitleme yöntemi: flanş
