Menşe yeri:
Çin
Marka adı:
YUYANG
Sertifika:
ISO 8301, GB/T 10295, ASTM C518, EN 12667
Model numarası:
YY165
ISO 8301, EN 12667 Isı Akış Metrede Termal İletkenlik Test Cihazı 0.1 ~ 8.0 m2K / W
Açıklama:
Esas olarak yalıtım malzemelerinin, cam, elyaf, köpük ve benzeri ısı iletkenliklerini test etmek için kullanılır. Test malzemeleri arasında lif levhası, dolgu camı lifi elyafı, taş yünü, köpük plastik (XPS / EPS / PUR, vb.), Tabakalar arası kompozit levha, vakum levhası, kauçuk ürünler, çimento (beton) ürünleri, toz malzemeler, dolgu malzemeleri bulunur , alçıpan vb. DRH300 ısı iletkenlik ölçümleri katsayısı, DIN EN 12667 ve ASTM C 518, ISO 8302, ISO 8301, JIS b 1412, DIN EN 12939, DIN EN 13163 ve ilgili uluslararası standartlara uygundur. Kararlı ve doğru sıcaklık kontrol teknolojisi, bilgisayar arayüzü, yazılımın gerçek zamanlı izleme ve kontrolü, veri işleme ve tasarruf bağlantısı ile ulusal termal iletkenlik ölçüm standardına tam olarak uygundur. Bu avantajlar ile malzeme özellikleri tespit organizasyonu, bilimsel araştırma kurumu, fabrika kalite tespit departmanı, yüksek öğretim öğretim ve araştırma kurumlarında yaygın olarak uygulanır.
Standart:
ISO 8301 Isı yalıtımı - Kararlı ısıl direnç ve ilgili özelliklerin belirlenmesi - Isı akış ölçer cihazı
GB / T 10295 Isı yalıtımı - Kararlı ısıl direnç ve ilgili özelliklerin belirlenmesi - Isı akış ölçer cihazı
ASTM C518 Isı Akışı Ölçer Cihazı ile Kararlı Durumda Isıl İletim Özellikleri İçin Standart Test Yöntemi
EN 12667 Yapı malzemelerinin ve ürünlerin ısıl performansı - Korumalı sıcak plaka ve ısı akış ölçer yöntemleriyle ısıl direnç tayini - Yüksek ve orta ısıl dirençli ürünler;
Özellikler:
1. Bu sıcak plaka sıcaklık izleme ve hassas kontrol teknolojisi olan bulanık korumalı plaka vardır
2. termal iletkenlik ve ısıtma gücü Kendi kendine kalibrasyon fonksiyonu
3. Test parçası kalınlığı ve ortalama sıcaklık için tazminat
4. WINDOWS otomatik termal analiz yazılım sistemi ölçme, veri analizi ve raporlama çıktı fonksiyonu.
Şartname:
| Termal iletkenlik aralığı | 0,005 ～ 2,3 W / m • K |
| Tekrarlanabilirlik; doğruluk | 1 ±%; ±% 3 |
| Termal direnç aralığı | 0,1 ~ 8,0 m 2 K / W |
| Sıcaklık aralığı | RT ~ 60 ℃ |

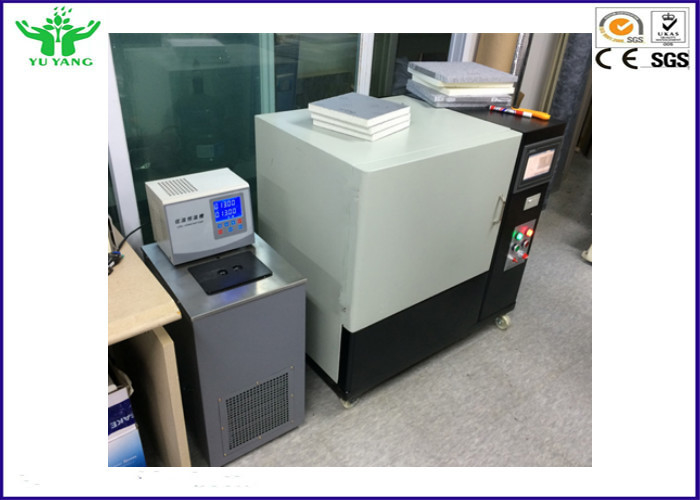

| Soğutma sistemi | Dış su banyosu / basınçlı hava |
| Sıcak plaka sıcaklığı | Oda sıcaklığı ~ 99,99 ℃ |
| Soğuk plaka sıcaklığı | 10 ° C <± 0.1 ° C termostatik kontrol, yüksek hassasiyetli dijital ekran enstrüman sıcaklığı ölçümü ile |
| Yüksek hassasiyetli dijital ekran sıcaklık ölçümü, doğruluk / çözünürlük ile termostatik kontrol | 0.1 ℃ / 0.01 ℃ |
| Örnek boyut | 300 * 300 mm kalınlık: 5 - 50 mm |
| Plaka sıcaklık kontrol sistemi | Otomatik akıllı PID kontrolü, programlanabilir veri noktaları: 10'dan fazla |
| Çevre koşulu | oda sıcaklığı: 18 ~ 25 ℃, nem:% 20 ~ 80 RH |
| Veri sonuç analizi | Otomatik termal analiz yazılımı, Windows 7 / XP / sp2, İngilizce |
| Besleme gerilimi | AC 220V ±% 5, güç: 3.0kw |
| Dış boyutlar; net ağırlık | 89 * 60 * 90 (cm); 110kg |
Test prosedürü:

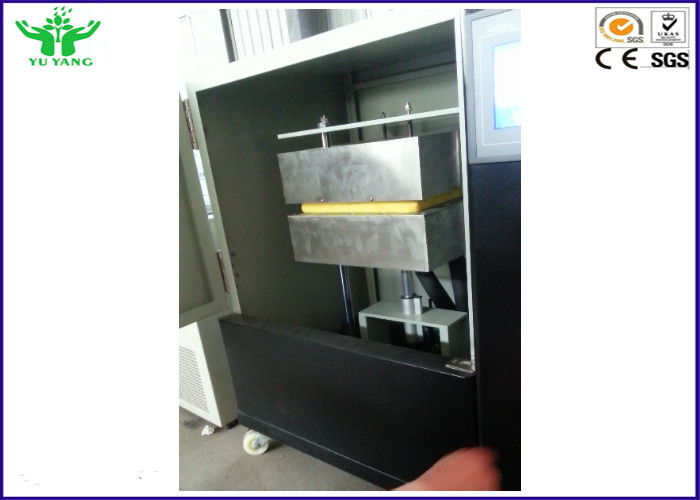

Bu test, bir Isı Akışı Ölçer Cihazı (HFM) kullanır. Isı Akışı Ölçer, soğuk bir plaka ve ısı akışını ölçmek için ısı akısı transdüserleri içeren bir sıcak plakadan oluşur. Ölçülecek malzeme, transdüserler tarafından ölçülen sıcaktan soğuk plağa bir ısı akışı oluşturmak için farklı sıcaklıklara kontrol edilen iki plaka arasına yerleştirilir. Cihaz, bilinen termal iletkenliğe sahip malzemelere karşı kalibre edilir ve geniş bir kalınlık ve iletkenlikteki düz malzemeleri ölçmek için kullanılabilir. Testler genellikle 35ºF ile 110ºF arasında bir ortalama sıcaklıkta gerçekleştirilir ve en yaygın olanı 75ºF'dir. Genellikle 40ºF - 50ºF sıcaklık farkı kullanılır.
Sonuç:
Isı iletkenliği (k Değeri) ve termal direnç (R Değeri) belirlenir. Bu değerler bir malzemeden kaynaklanan enerji kayıplarını belirlemek için kullanılabilir. Bu test, ABD Federal Ticaret Komisyonu “R-Değer Kuralı” (10 CFR 460) gibi yalıtım malzemeleri için R-Değer düzenlemelerini yerine getirmek için kullanılabilir.
Özel notlar:
Bu yöntem genellikle, Korumalı Sıcak Plaka Aparatı (GHP) olarak bilinen farklı bir cihazı kullanarak aynı özellikleri belirleyen ASTM C177'ye alternatif olarak kullanılabilir.
