Alev ve Yanma Marka Test Cihazının Güneş Pili Yayılımı UL 1730 & IEC 61730-2

Detaylara ihtiyacınız varsa lütfen Sandy@yuyangtest.com adresine e-posta gönderin.

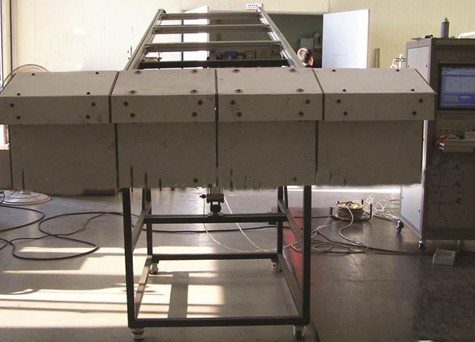

Alev ve Yanma Marka Test Cihazının Güneş Pili Yayılımı

Giriş
Bu PV modülleri test makinesi UL 1730, IEC 61730-2 uyarınca tasarlanmıştır. Tavanın ve aletin yangına dayanıklı performansın bileşenlerinin değerlendirilmesinde gerçek koşulları simüle etmek için, A1.82m, b 2.4mandc 3.9m numunelerinde, A levelC seviyesini değerlendirmek için kullanılır. Ayrıca fotovoltaik bileşenlerin yangın geciktirici performans testi için de kullanılabilir.

Standartlar:
• UL 1730: çok aileli ve otel odası, bireysel konut birimi duman algılama monitörleri: ev tozunun elektrik sinyali algılama;
• UL 790: çatı kaplama malzemeleri için standart yangın testi yöntemi;
• ASTM e 108-04: çatı kaplama malzemeleri için standart yangın testi yöntemi;
• NFPA 256: Tavan tablasının yangın testi.
• IEC 61730-2 Ek b: PV modüllerinde yangın testleri.

Özellikleri:

Yapılar
1, Kontrplak çatı kaplama malzemeleri, boyutlar: test numunesini kurmak için 1.300 (w) X1.000 (d) x120 (h);
Testin sonunda kurulan Yanmazlık Testi Kurulu, temperli test panellerini durdurabilir;
3, Paslanmaz çelik fan kontrol kartı, test açısı ayarlanabilir, boyut: 1.440 (l) x 940 (h) mm;
4, ana çerçeve braketi, korozyona dayanıklı çelik testini desteklemek için kullanılır, boyutlar: 1,020 (l) x 1,000 (d) x 1,473 (h) mm;
5, saçakları ve kornişi simüle etmek için çerçevenin önüne monte edilen yanmaz plaka düzeneği, alevin brülörden numuneye uzatılması, boyutlar: 330 (w) x 2,130 (d) x 584 (h) mm; 6, Test paneli için hava akış hızı: 19 ± 8 km / sa (5.5M / sn) ve anemometre monitörünü yapılandırın;
7, ayrı havalandırma boruları, laboratuvar havasının dışından çıkarılabilir;
8, Petek filtre hava kanalı, gaz giriş kılavuzu kanatlı monte edilir;
9, Hava akış yönünü ayarlamak için eğim ayar paneli ile donatılmış Havalandırma kanalları;
10, Kılavuza bağlı havalandırma boruları, dış parazitlerden besleme testi hava akımı sağlamak için hızı artırabilir, paslanmaz çelikten yapılmış kılavuz plakaları, konum rüzgar basıncı ile değişmez;
11, Paslanmaz çelik, korozyona dayanıklı ve ısıya dayanıklı kanal malzemeleri, boyut: 2.130 (w) x 762 (h) x 3.000 (l) mm;
12, Fan 220V, 50HZ, üç fazlı güç, otomatik olarak rüzgar hızını, 300m3 / dk minimum akışını ayarlayabilen bir ters sistemle donatılmıştır;
13, Sonsuz değişken hız invertörü,% 0-100 ayarlanabilir;
14, Gaz brülörleri (aralıklı Shi Huo, alev yayma yangını için), 1.12m, 60.3mm, test tarafında hareket eden 12.7mm (w) * 0.91m (uzun) yarık vardır;
15, Gasburner 22.000Btu / dak (387kWh) sağlayabilir ve a, b, c'ye göre üç yanma seviyesi, gaz akışını kontrol eden yüksek hassasiyetli gaz kontrol vanasını,
16, Üst brülör termokupl 58.7mm yüklüdür, 888 ± 28 ºC test edebilir;
17, Otomatik ateşleme sistemi, test performansı güvenliğini sağlamak, ateşleme elektrodu 1.8kVp kütle akış kontrolörü, farklı standartlara göre minimum basınçtır, kontrol gazı akış hızları, Sınıf A ve B: 21.000 ~ 22.000 Btu / dak (369 ~ 387 kWh ) 10 dakika boyunca, C Sınıfı: 18.000 ila 19.000 Btu / dak (316 ila 334 kWh) 4 dakika;
18, Sıcaklık kontrol sistemi-Sınıf A ve B: 760 ± 28ºC (1400 ± 50ºF) -21.000 ~ 22.000 Btu / dak - Sınıf C: 704 ± 28 c (1300 ± 50ºF) -18.000 ~ 19.000 Btu / dak
19, Yüksek hassasiyetli basınç göstergeleri ve basınç ayar valfı gaz basıncını kontrol eder;
1) - Brülörlerde gaza her transfer farklı test ve kontrol yöntemlerini takip etmelidir;
2) -LNG: MFM kullanarak akışı doğru şekilde ölçebilirsiniz (akış kontrol vanası kontrolü);
3) -LPG: invertör sistemini kullanan hava debisi: 19 ± 8 km / s'de (5,5M / sn) test platformu;
20, Metalik örgü destek malzemeleri, paletlerin tam yanması için döndürülebilir;

Test bölümü
1, Amerika Birleşik Devletleri Bilgisayar kontrol sistemi Labview deneyi için özel kontrol yazılımı, entegrasyon 10.2 "LCDscree;
2, Veri toplama sistemleri, LabView programlama dili kullanılır, veri toplama kartları Amerika Birleşik Devletleri NI sunar
3, Veri toplama sistemi aşağıdaki bölümlerden oluşur:
1) 16-bit termokupl giriş modülü
2) 16 bit a / d dönüşüm giriş modülü
3) Veri girişi / çıkışı modülü
4) 12 bit a / d dönüşüm çıkış modülü
5) 4 ve 8 yuvalı arka panel
6) Labview modülleri
7) Labview / Ethernet ağ modülü
4, marka test sistemleri, gaz brülörleri, alev yanan malzeme yuttu, gaz brülörü 880 ± 10ºC sıcaklık ayarlanabilir;

Standart sonuçlar
1, alev yayılması için genel standartlar
• Çatı veya çatı kaplama malzemelerinin (bileşen veya Panel) test güvertesindeki alev veya parıldayan partiküllerdeki parçaları,
• Çatı katı gibi açık, yarık, kavisli çatı kaplama malzemelerini kaydırabilir,
• Yangın güvenliği A sınıfı: alev yayılma aralığı 1.82M,
Yangın güvenliği B seviyesi: alev yayılma aralığı 2.4M,
C sınıfı yangın güvenliği: yangının yayılma alanı 3,9 M,
Alevin yayıldığı numunenin kenarından ölçülen,
2, çatı yanması için Genel standartlar,
• Panelin test güvertesindeki herhangi bir parçasını veya bileşenini alevler üflerken veya düşerken,
• Tavan yapısının veya tavan yapısındaki bir panelin veya ışık parçacıkları biçimindeki bir bileşenin bir parçasının kaybolması,
• Bileşenlere veya yanma panellerine devam edin,

Alev ve Yanma Marka Test Cihazının Yayılmasıyla Solar Hücre veya Fotovoltaik Modüllerin kurulum gereksinimleri
