Menşe yeri:
Çin
Marka adı:
YUYANG
Sertifika:
ISO
Model numarası:
CFRT

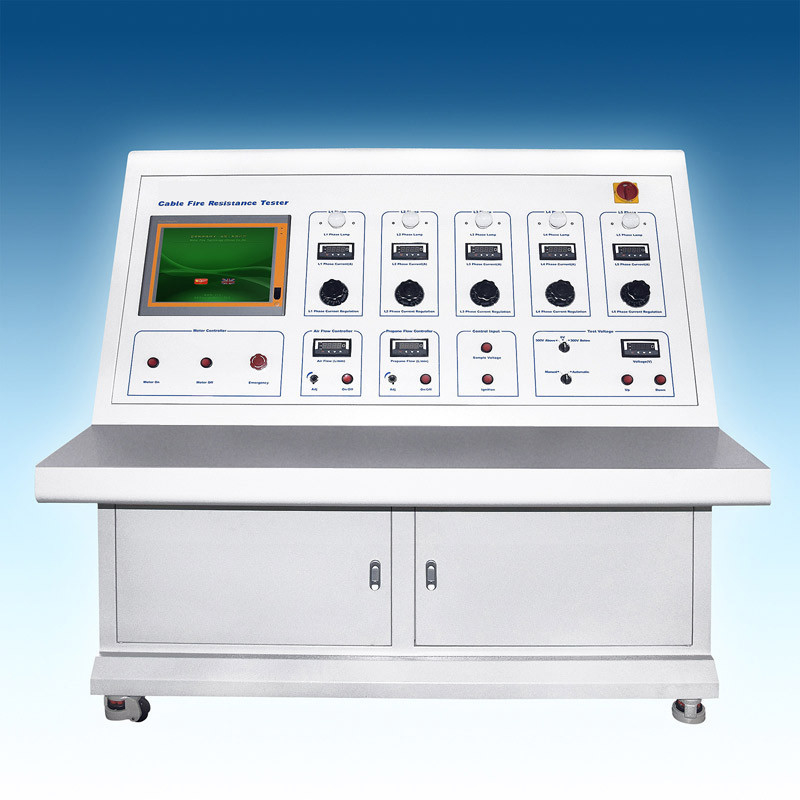

Yangın koşullarında devre bütünlüğü için kablo yangın direnci testi
Tanıtım
This fire resistance test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.
IEC 60331 Elektrik kabloları için test
IEC 60331 Bölüm 11 En az 750 ̊C bir alev sıcaklığında tek başına ateş
IEC 60331 Bölüm 21 0.6/1kV'ye kadar veya dahil olmak üzere nominal voltajlı kablolar
IEC 60331 Bölüm 12 En az 830 ̊C bir alev sıcaklığında şokla yangın
IEC 60331 Bölüm 31 Şoklu yangın 0.6/1kV'ye kadar ve dahil olmak üzere nominal voltajlı kablolar
Standartlar:
IEC 60331-11&12:2002
IEC 60331-21~23:1999
Özellikleri
Sıcaklık Kaynağı: AGF bant tipi propan gazı yakıcısı
3 sıra çapraz delikle yapılandırılmış, Yakıcının ortalama ön genişliği: 15 mm, Delik çapı: 1.32 mm, Merkez arasındaki mesafe: 3.2 mm.
Yakıcı plakanın her iki yüzünde alev korunması için pilot deliğinde cilalanmış bir delik sırası.
İki termokop, sıcaklığı kontrol etmek için yakıcı merkez çizgisinin 45 mm sol ve sağında yatay olarak monte edilmiştir.
Gaz ve hava akışını düzenlemek için kütle akışı denetleyicileri, doğruluğu% 1.5'den az değildir.
Yazılım, yakıcı kalibrasyon sıcaklığını, propan ve hava akış hızını vb. gösterebilir.
Akım, devre bütünlüğünün korunamadığı durumlarda gerekli test voltajını korumak için yeterli kapasiteye sahip üç fazlı bir yıldız transformatörü tarafından sağlanır.
Akım oluşturmak için iletken bağlantı göstergesi (LED göstergesi).
Voltaj değeri otomatik olarak yazılımla ayarlanır ve bir panel denetleyici tarafından ayarlanır.
Akım ve voltaj verilerinin dijital gösterimi, akımın doğruluğu 0.001A'dır.
2A ile sigorta kullanan akım koruması.
Tüm akım ve voltajın gerçek zamanlı ölçüm verileri bilgisayar tarafından toplanır ve akım ve voltaj eğrileri oluşturulur.
Devre bütünlüğü korunamadığında, ilgili gösterge lambası söndürülür, bilgisayar otomatik olarak durumu belirler ve zamanı kayder.Ve ses ve ışık alarmı gönderir..
Kurulum gereksinimleri Yangın koşulları altında devrenin bütünlüğü için yangın direnci testi
|
Elektrikli |
AC 380V 3 fazlı, 50/60Hz, 30A |
|
Çevre sıcaklığı |
10°C-35°C arasında çalışır |
|
Boyut |
1750 mm (W) x 680 mm (D) x 1400 mm (H) |
|
Ağırlık |
160Kg |
|
Gaz |
hava ve propan |
