Bs476 Bölüm 7 Yapı Malzemesi İçin Yüzey Alev Yayılma Testi 1220 X 550 X 1920 Mm

Lütfen e-posta gönderinSandy@yuyangtest.comayrıntılara ihtiyacınız varsa.

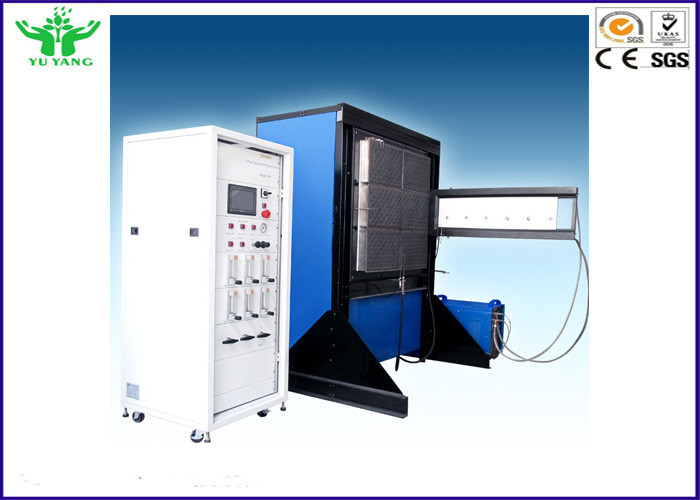

BS476 Bölüm 7 Yüzey Alev Yayılımı Test Cihazları

​

Özellik

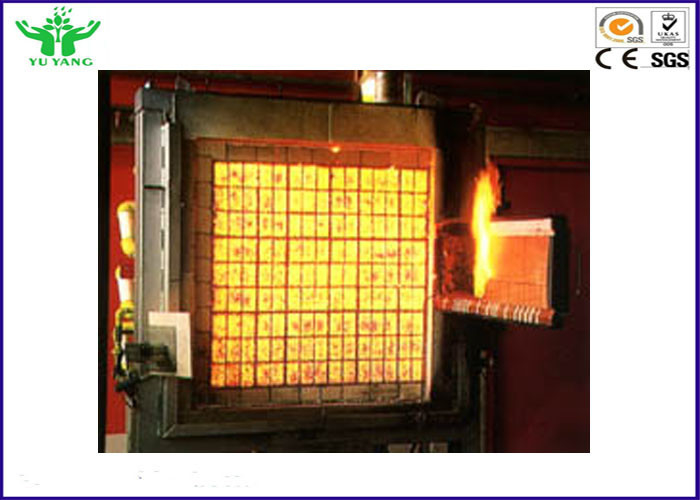

• BS476-7 test aparatı, bir çevre içine dikey olarak monte edilmiş ve bir çerçeve üzerinde desteklenen bir radyasyon panelinden oluşur.

• Radyasyon paneli bir gaz-hava karışımı ile lekelenmiştir.

• ​Radyasyon paneli, hava-gaz-hava karışımının verimli bir şekilde yanmasını sağlamak için tasarlanmış gözenekli refrakter tip bir brülör bloğu için 850 mm karedir ve çalışma koşullarında panelin ön yüzünde alev oluşmaz.

• ​Radyasyon paneli ve çevresi, panelin merkezi zemin seviyesinden yaklaşık 1250±100 mm yukarıda olacak şekilde bir çerçeve üzerinde desteklenir.

• ​BS476-7 yüzey alev yayılma test cihazının bir tarafına monte edilmiş bir numune tutucu ve bir pilot alev düzenlemesi.

• Numune tutucu, su soğutmalı yüz plakaları ile su soğutmalı çelik bir çerçeveden oluşur.Alın plakaları, numunelerin üst ve alt kenarlarında ve radyasyon paneline bitişik dikey kenarda 20 ± 2 mm örtüşür.

• Numuneyi yüz plakalarına sıkıştırmak için yaylı bir kelepçe konumlandırılır.

• ​Numune tutucuya portatif su beslemesi, numune tutucunun çıkışında maksimum sıcaklığın 35°C'yi geçmemesini sağlar.

• Numune tutucu tertibatı, radyasyon panelinin yüzüne 90±2°'de ve numune tutucunun üst ve alt kılavuzlarının yüzleri çevrenin iç yüzü ile aynı düzlemde olacak şekilde yerleştirilmiştir. radyasyon paneli.

• ​Numune tutucunun yüksekliği, testler arasında, test konumundan bekleme konumuna ve tersi yönde, radyasyon panelinin yüzünden uzağa yatay olarak sallanmasına izin verecek şekilde menteşelidir.

• ​BS476-7 alev test ekipmanının yüzey yayılımının pilot brülörü çelik bir borudan oluşur.

• Radyasyon paneline giden gaz ve hava besleme hatları akış ölçerler, basınç regülatörleri, kontrol vanaları ve güvenlik cihazları içerir.

• Isı Akışı Ölçer: Aralık : 0 ~ 50 kw/m2;Yüzey emisyonu :ɛ=0,95±0,05.

• ​Tutuculu, kalibre edilmiş ısı akısı ölçerli ve montajlı sahte kalibrasyon kartı.

​

Kurulum gereksinimleriBS476 Bölüm 7 Yüzey Alev Yayılımı Test Cihazları
