Çok Nominal Gerilim Elektrik Test Seti Düşük Frekanslı VLF Hipot Tester

Çok Nominal Gerilim Elektrik Test Seti Düşük Frekanslı VLF Hipot Tester

elektrik test araçları

elektrik test kiti

Menşe yeri:

Çin

Marka adı:

YUYANG

Sertifika:

ISO

Model numarası:

VLF

Bizimle İletişim
Bir teklif isteği
Ürün Ayrıntıları
Anahtar kelime:
VLF hipot test cihazı
Anma gerilimi:
30KV, 40kV, 50kV, 60kv, 80kV
Çıkış frekansı:
0.1Hz, 0.05Hz, 0.02Hz
Ölçüm hassasiyeti:
% 2.5
Giriş:
220 ± 10 Volt AC, 50/60 Hz, tek fazlı
Garanti:
1 yıl
Vurgulamak:

elektrik test araçları

,

elektrik test kiti

Ödeme ve Nakliye Şartları
Min sipariş miktarı
1 Set
Fiyat
USD5000
Ambalaj bilgileri
KONTRPLAKLAR HARF
Teslim süresi
15 gün
Yetenek temini
ayda 100 setleri
Ürün Tanımı

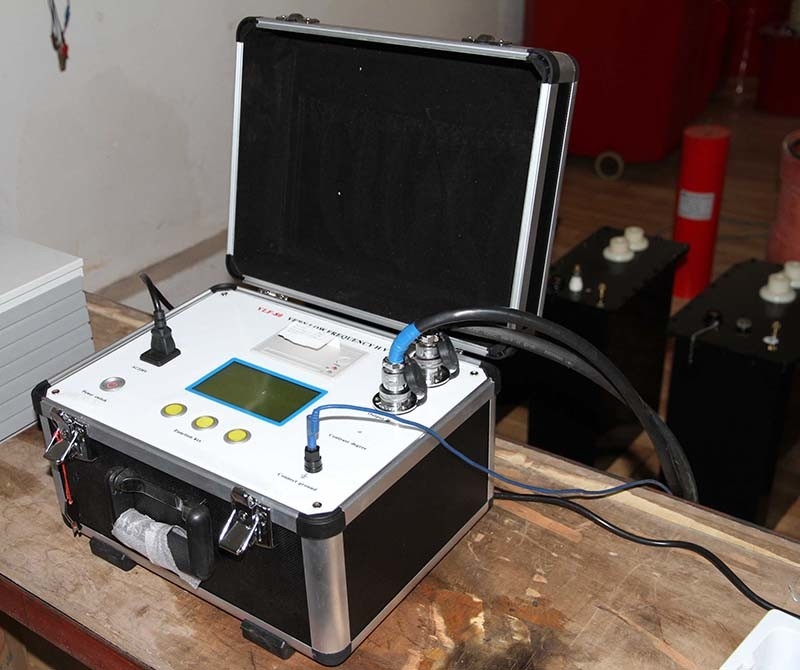

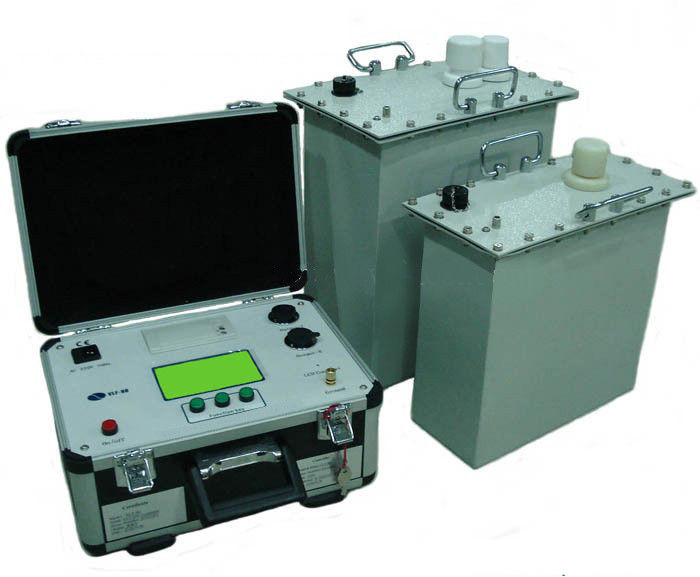

Elektrik Kablosu Çok Düşük Frekanslı VLF Hipot Tester

I.Giriş:

VLF Hipot Tester, elektrik ekipmanı için çok düşük frekanslı dayanma gerilimi testine göre tasarlanmış ve üretilmiştir.

Çok düşük frekanslı dayanma gerilimi testi esasen güç frekansı dayanma voltajı testinin bir alternatifidür. Güç frekansına dayanan voltaj test cihazından çok daha küçük, daha hafif ve taşınabilirdir.

Uluslararası olarak 0.1Hz ultra düşük frekanslı dayanım voltaj testinin güç frekansı dayanma voltajı testinin yerini alabileceği kanıtlanmıştır.

Elektrik kablosu vlf test cihazı 10kV, 35kV, 300MW termal güç makinesi, 10kV, 35kV güç trafosu ve diğer elektrikli ekipman için uygulanabilir

II. Fonksiyonlar

1. Tam otomatik mikrodenetleyici kullanımı en kolay
2. Dahili yazıcı
3. Gerçek sinüs dalgası çıkışı
4. Gerçek çıkış dalga şeklinin gerçek zamanlı gösterimi
5. Ergonomik, menü yönlendirmeli, geniş arkadan aydınlatmalı LCD
6. Daha sonra elde etmek ve yazdırmak için test sonuçlarının saklanması.
7. aşırı gerilim ve akım korumalı
8. Değişken frekans 0.1Hz, 0.05Hz, 0.02 Hz
9. HV tarafında doğrudan örneklenen akım, voltaj ve dalga formu verileri.
10. AC test iyi kablo izolasyonunu bozmaz
11. Zararlı alan yükleri kablo yalıtımına enjekte edilmez
12. Test sırasında hiçbir seyahat dalgası oluşmaz
13. Geçicilerin başarısızlıklarına daha az eğilimli sağlam ve güvenilir tasarım

III. Özellikler:

1. Maksimum voltaj çıkışı: aşağıdaki tabloya bakın;

2. Çıkış frekansı: 0.1Hz, 0.05Hz, 0.02Hz;

3. Ölçüm doğruluğu:% 2,5;

4. Pozitif ve negatif voltaj tepe hataları <% 2,5 RDG +% 0.3 FS;

5. Gerilim dalga formu bozulması: <% 3;

6. İzolasyon direnci ölçüm hatası: <% 2,5;

7. Kaçak akım ölçüm hatası: <% 2,5;

8. Güç kaynağı: AC220V ±% 10, 50Hz / 60Hz;

9. Ortam sıcaklığı: 0 ~ 50 ° C;

10. Nem: ≤% 85 RH;

model Anma gerilimi / akımı

Yük taşıma

Kapasite

Güç sigorta Ürün Yapısı ve Ağırlığı
30

30kV / 20mA

(Zirve)

0.1Hz, ≤0.5μF ~ 1.1μF 5A

Denetleyici: 4kg

Güçlendirici: 25kg

0.05 Hz, ≤0.5μF ~ 2.2μF
0.02Hz, ≤0.5μF ~ 5.5μF
50

50kV / 30 mA

(Zirve)

0.1Hz, ≤0.5μF ~ 1.1μF 7A

Denetleyici: 4kg

Güçlendirici: 50kg

0.05 Hz, ≤0.5μF ~ 2.2μF
0.02Hz, ≤0.5μF ~ 5.5μF
60

60kV / 30 mA

(Zirve)

0.1Hz, ≤0.5μF 9A

Denetleyici: 4kg

Güçlendirici Sınıf 1 (30kV): 25kg

Güçlendirici notu 2 (30kV): 25kg

0.05 Hz, ≤0.5μF ~ 1μF
0.02Hz, ≤0.5μF ~ 2.5μF
80

80kV / 30 mA

(Zirve)

0.1Hz, ≤0.5μF 12A

Denetleyici: 4kg

Güçlendirici Sınıf 1 (30kV): 25kg

Güçlendirici notu 2 (50kV): 50kg

0.05 Hz, ≤0.5μF ~ 1μF
0.02Hz, ≤0.5μF ~ 2.5μF

IV. Özellikler:

  • Akım, voltaj ve dalga formundaki veriler yüksek voltaj tarafında doğrudan örneklenebilir, böylece veriler gerçek ve doğrudur;

  • Aşırı voltaj koruması: Çıkış voltaj set limitini aşarsa, hipot test cihazı kendini korumak için kapanır; harekete geçirme süresi 15 ms'den azdır;

  • Aşırı akım koruması: tasarımda yüksek düşük voltajlı çift koruma, yüksek gerilim tarafında ayarlanan değere göre doğru kapatma koruması yapılabilir; Alçak gerilim tarafındaki akım anma akımını aşarsa, cihaz kapatma koruması alır, çalıştırma süresi 15 ms'den azdır;

  • Voltaj yükseltici gövdesinde yüksek voltajlı bir çıkış direnci rezistansı bulunur ve bu da dışarıya bağlı ek koruyucu rezistans ihtiyacını ortadan kaldırır;

  • Yüksek ve alçak voltajlı kapalı devre negatif geri besleme kontrol devresinin bir sonucu olarak, kapasitif yükselme etkisi olmayan çıktı;

  • Yüksek voltaj kontrol bölümü yenilikçi ışık kontrol HV anahtarlama ünitesi benimser, kontrol doğru, güvenli ve güvenilir;

  • Renkli insan-makine arayüzü dokunmatik kontrol artı modüler yazılım işletim sistemi kontrol eder, bu vlf test seti hassas ve sezgisel;

  • Çok amaçlı: çok düşük frekanslı test makinesi, test edilen nesnelerin kapasitansı, yalıtım direnci, kaçak akım ve AC dayanım voltaj testini aynı anda ölçebilir ;
