Servo Üniversal Çekme Test Cihazı 2000KN Elektro-Hidrolik Kontrol

2000KN Bilgisayar Kontrol Elektro-Hidrolik Servo Üniversal Test Makinesi

Uygulamalar:

Bilgisayar Kontrol Servo Hidrolik Üniversal Test makinesi karşılamak için garanti edilir

ISO15579-2000, ISO679, ISO7438-1985, ISO6892, EN100021-1-2001, ASTM E8M, JIS Z2241-1998,

ISO75000-1, ISO4012, ISO10065 ve metal ve metal olmayan malzemeler için farklı test fikstürü ekleyerek gerilim, sıkıştırma, bükme, kesme ve diğer testler için uygun diğer uluslararası ve ulusal spesifikasyonlar. Test yükünü sağlamak için pistonu yağ silindirinde çalıştırmak için hidrolik güç paketini kullanır. Yük hücresi ve fotoelektrik kodlayıcı kullanarak, bilgisayar test yükü, piston stroku, numunenin deformasyonu ve çeşitli test eğrileri gibi test parametrelerini zamanında gösterir. Bu makine servo kontrol modudur ve güçlü fonksiyon yazılımına sahip bilgisayar veri işlemeyi gerçekleştirir ve test raporlarını yayınlar. Windows sistemine dayalı yazılım, test sonuçlarının, yani çekme mukavemetinin otomatik hesaplanmasını yapabilir; Üst / alt akma dayanımı, Orantısız gerilme noktası vb. Rapor oluşturma fonksiyonu, ihtiyaç duyulan formatta test raporu yapmanın çok basit olmasını sağlar. Cihazın çelik ve demir fabrikası, bilimsel araştırma enstitüleri laboratuvarları, altyapı inşaat organları, makine fabrikaları ve araştırma ve öğretim için eğitim vb.

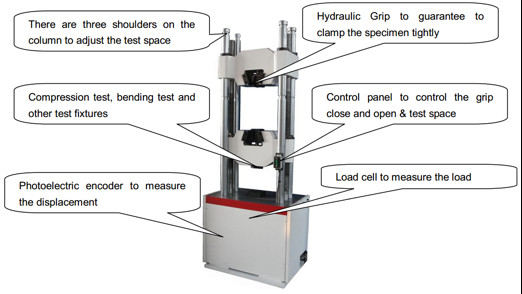

Yük çerçevesi:

Sert dört kolonlu ve iki kafa vidalı yapı ve kompakt tasarım

Çift çalışma alanı tasarımı: Gerilim için üst, sıkıştırma veya eğilme testleri için daha düşük

Olağanüstü işletim kolaylığı sağlayan hareketli alt çapraz kafa

Hassas yük hücresi ile doğru kuvvet ölçümü

Ek parçaların ve örnek yüklemesinin kolay değiştirilmesi için açık ön hidrolik kama sapları ile

Entegre yer değiştirme fotoelektrik enkoder

Makinenin alt kısmına yerleştirilen silindir

Makine özellikleri:

1. Yükü yükleyin: yüksek doğruluk, güvenilirlik ve tutarlılık sağlamak için yük hücresini benimsemek;
Yük aşağıdaki standartları karşılar veya aşar: ASTM E4, ISO75000-1, EN 10002-2, BS1610, DIN
51.221.
2. Deplasman ölçümü: yüksek doğruluk ve kararlılık ile optik kodlayıcıyı benimser;
3. Gerilme ölçümü: Yüksek doğruluklu elektronik ekstensometrenin benimsenmesi: Gerilim ölçümü karşılar veya
aşağıdaki standartları aşmaktadır: ASTM E83, ISO 9513, EN 3846 ve EN 1002-4.
4. Kompakt yapı: çift test boşlukları ile ve farklı test yapmak için test alanını ayarlamak kolay
değişken uzunlukta örneklerin; Makine dört sütun ve güçlü sertlik ile iki vidaya sahiptir;
5. otomatik kelepçe: güvenilir tutma ile hidrolik kulpları kullanır;
6. Çok koruma: yazılım ve donanım ile aşırı yük koruması; pistonun pozisyonla sınırlı koruması
ve alt çaprazkafa;
7. Test raporu, müşterilerin ihtiyaçlarına göre edinilebilir;
8. Test verilerinin yönetimi: İletişim kurmak için Access, Excel ve diğer benzeri yazılımları kullanır.
veri tabanı testi;
9. Sıcaklık ve voltajın çok az etkisi olan istikrarlı performans;
10. Çoklu Servo kontrol modu: Yük (Gerilim) Kontrolü; Deplasman (Stroke) Kontrolü, Gerilme
(Deformasyon) Kontrolü. Yük tutma, Yer değiştirme, Özel programlama kontrolü, vb.

Korumak:

Aşırı yük koruması: Test yükü Max'in% 2 ila% 5'ini aştığında. Yük, sistem boşalır.

Kontur koruması: Koç üst sınır pozisyonuna geldiğinde, yağ pompasının motoru durur.

Kontrol ünitesi:

1. Sabit hızlı piston strok kontrolü:

Kontrol aralığı: Ram inme hızı

Ayar aralığı: 0.5 ～ 50mm / dak

2. Sabit hız yük kontrolü: Kontrol aralığı: Tam ölçekli yükün% 2 ～ 100'ü

3. Deplasman kontrolü

4. Yük tutma kontrolü

5. Sabit hız gerinim kontrol aralığı: Tam ölçekli suşun 5 ～% 100'ü

6. Acil kapatma düğmesi ve aşırı yük koruması (otomatik durdurma) işlevi donatılmış ve otomatik olarak belirtilen konuma geri döner.

7. Kontrol modu: Otomatik / Manuel fonksiyonlu değiştirilebilir

8. Otomatik son noktalar: Numune kesilirken test cihazı otomatik olarak durur

9. Test parametrelerinin gösterilmesi: Bilgisayarda görüntülenen ve değiştirilebilen değer ve gerçek zamanlı eğri (Yük ve Kontur). Ayrıca uzama hesaplanabilir.

Ana teknik özellikler:
Maksimum yük: 2000KN
Yük aralığı: 20-2000kN
Yük çözünürlüğü: 1/200000
Yük doğruluğu: ≤ ± 1%
Deformasyon doğruluğu: ≤ ± 1%
Sürüş yöntemi: hidrolik sistem
Test eğrilerinin modu: Yük - deformasyon, Yük - zaman, Yük - Deplasman, Gerilme - Gerinme, Zaman - Gerilim,
Zaman-Gerilme, Deformasyon Süresi, Deplasman-Zaman, vb
Hız görüntüleme modu: yükleme hızı, gerilme hızı
Bilgisayarla işlenen parametreler: Üst ve alt akma noktası dayanımı ReH & ReL, maks. yük noktası,
kopma mukavemeti, gerilme, deformasyon, uzama oranı, elastik modül ve PP0.2.etc.
Kontrol modu: Deplasman kontrolü; Yükleme kontrolü; Gerinim kontrolü; Stres Kontrolü.

Maks. Çekme alanı: 750mm
Düz numune için kelepçeler: Kalınlık 0 - 40mm
Yuvarlak numune için kelepçeler: Çap Ø 12-60mm
Maks. Etkili sıkıştırma alanı: 600mm
Sıkıştırma plakası çapı: Ø 148mm
Maks. Bükme testi etkili alan: 600mm
Ram Strok: 250mm
Crosshead kaldırma hızı: 280mm / dak
Test hızı kontrol aralığı: 0.5-50mm / dak
Yük ölçüm modu: yük hücresi
Yer değiştirme ölçüm modu: Fotoelektrik enkoder
Deformasyon ölçüm modu: Ekstensometre
Güç kaynağı: 380VAC, 50Hz, 3 Fazlı

Standart aksesuarlar:

1. yuvarlak numune için (Sap.) Φ12 ~ Φ26mm, Φ26 ~ Φ40mm, Φ40 ~ Φ60mm 3 takım

Düz numune için tutucular (kalınlık) 0 ~ 20mm, 20-40mm 2 set

2. Bükme eki 1 set

3. Sıkıştırma plakası Dia. 148mm 1 takım

4. Hücre 1 setini yükleyin

Düz yük hücresi + / 1000kN, Çekme ve Sıkıştırma tipi

5. Elektronik ekstansometre 1 adet

Genel olarak 50mm, uzunluk 25mm, ölçü ölçer sunuyoruz.

6. Yüksek hassasiyetli fotoelektrik kodlayıcı 1 takım

Yerinden olmanın ölçülmesi

7. Yüksek basınç hidrolik paketi 1 set

Hidrolik paketi, numuneyi hidrolik olarak yüklemek ve sıkıştırmak içindir.

8. El kontrol kutusu

Çaprazkafa yukarı-aşağı kontrol edebilir ve numuneyi hidrolik olarak kelepçeleyebilir.

9. İngilizce sürüm yazılımı ile bilgisayar sistemi (LCD Monitör ile)

Yazıcı: HP Color DeskJet

Yazılım (Ayrıntılar için lütfen Ek-1'e bakınız)

Windows 7 işletim sistemi İngilizce, uyumlu test yazılımı standartlar, şartname ve test tarihi verir.

veritabanı yönetimi altında, yazılım gerilme kuvveti, üst ve alt verim yükünü görüntüleyebilir,

elastisite modülü, protez kuvveti, kırılma sonrası uzama, Maks. yük. Diğer parametreler olabilir

Yük-deformasyonun test eğrilerini gösterebilen yazılım tarafından otomatik olarak ölçülür ve hesaplanır,

Yük-zaman, Yük-Deplasman, Gerilme-Gerilme, Deformasyon-Zaman, Deplasman-Zaman, Yük-zorlanma, vb.

Test raporu müşterinin isteği olarak düzenlenebilir.

EK-1: Yazılım Giriş:

Yazılım:

Kontrol ve kolay arayüzü kolay

Windows tabanlı arayüz, farklı işlevlere ulaşmak için kolay ve hızlıdır, çoğu operatör için uygundur

alışkanlıkları.

Tam dijital ekran ve bilgisayar kontrolü

Özel test makinesi Denetleyicisi, Hızlı tepki ve parametre toplama için güvenilir kabul edilmesi. Farkına varmak

PID parametresinin yanı sıra LOAD, DEFORM ve DISPLACEMENT dijital ayar ve sıfırlama

ayarlayarak.

Test sürecinin manuel veya program kontrolü

Yazılım çok işlevli kontrol modu sağlar: Yük (Gerilim) Kontrolü; Deplasman (İnme)

Kontrol, Gerilme (Deformasyon) Kontrolü. Yük tutma, Yer değiştirme, Özel programlama

Kontrol, vb

Stoke kontrol modunda, operatör farklı test standardına uymak için özelleştirilmiş test hızını tanımlayabilir.

Önceden belirlenmiş limit pozisyonu ve dönüş pozisyonu güvenliği güvence altına alacak ve çaprazkafa otomatik olarak geri dönecektir.

test bitti. Program kontrol modunda, test makinesi koşullu programlar tarafından kontrol edilir, operatör test sürecini düzenlemek için her koşulu girebilir ve yazılım bu fonksiyon üzerinden sabit parametre kontrolünü gerçekleştirebilir.

Çok Düzeyli Yetkilendirme Erişimi

Yazılım, makine kalibrasyon parametrelerini korumak için farklı erişim seviyesini düzenledi. Güvenilir

bilgi güvenliğini sağlamak ve yazılım bakımı için kolay

Diyagram fonksiyonlarının mükemmelleştirilmesi

Test şeması online gösterimini ve çoğaltmasını gerçekleştir.

Test şemasını herhangi bir yerde herhangi bir oranda yakınlaştırın veya uzaklaştırın.

Ekran çözünürlüğüne göre otomatik olarak şemaya uyun.

Koordinatlar, test sonuçlarını her noktadan kontrol etmek için izleme işlemini işaret eder.

Rapor oluşturmayı Excel, Word ve Template olarak test edin

Yazılım test raporu oluşturmanın farklı bir yolunu sunar

Tek malzeme test raporu

Toplu malzeme test raporu

Özelleştirilmiş test raporu

Koordinatlar noktası test raporu

Test eğrileri:

Yükleme zamanı

Uzatma Zamanlı

Yük Uzatma

Yük Deplasman

Gerilme-Deformasyon

Vb

Ana arayüz

130'dan fazla ASTM, ISO, DIN, vb standart gömülüdür

8 adet ekstensometreli bir makine

4 adet Yük hücresi olan bir makine

Excel, kelime ve şablon test raporu ve rapor özelleştirilmiş olarak düzenlenebilir.
