BS 476 Part 20 & 22 Yapı Malzemesi Yangın Test Cihazı ve Yapıları Yangına Dayanıklılık Test Fırını

Ⅰ. Uygulama:

Test ocağı, tanımlanmış ısıtma ve basınç koşullarına tabi tutulduğunda bina yapım elemanının bir örneğinin davranışını değerlendirmek için BS476 bölüm 20 ve 22 (dikey / yatay) GB9978-2008 standardına atıfta bulunmaktadır. Bu yöntem, yük taşıyıcı kapasite, yangın barınağı (bütünlük) ve termal transmitans (yalıtım) fonksiyonlarının kararlaştırılabileceği kriterleri belirleyerek bir elemanın yüksek sıcaklıklara maruz kalma gücünü ölçme vasıtasını sağlar.

Elemanların temsili bir örneği inşaat elemanlarının yangın direncinin belirlenmesi için bir laboratuar testine tabi tutulur.

1. Standart:

BS476-20: İnşaat Malzemeleri ve Yapıları Üzerinde Yangın Testleri - Kısım 20. İnşaat Elementlerinin Yangına Dayanım Tayini Metodu (Genel Prensipler)

BS476-22: Yapı Malzemeleri ve Yapıları Üzerinde Yangın Deneyi-Kısım 22: Yüklenici olmayan yapı elemanlarının yangın dayanımı tayini metodu

GB / T9978.1-2008: Yangına Dayanıklılık Testleri-Bina İnşaatı Elemanları-Kısım 1: Genel Hükümler

2. Test Fonksiyonu:

Yüksek sıcaklık ve basınç şartlarına maruz bırakılan numune, belirlenen süre içindeki test numuneleri ağırlık, bütünlük ve yalıtım ağırlıklıdır.

3. Sistemi Koruma

Ölçüm cihazının basınç farkı değerini ve ortam atmosferik basınç değerlerini izleyin.

Ekipman, elektrik güvenlik koruma alarmı, aşırı sıcaklık koruması ve alarm fonksiyonu ve test patlamasının etkisiyle koruyucu kapağın işlevine sahiptir.

4.Örnek İş İstasyonu:

• 3 takım sunuyor;
• Kullanımı kolaydır ve taşınması kolaydır.

Ⅱ. Teknik parametreler:

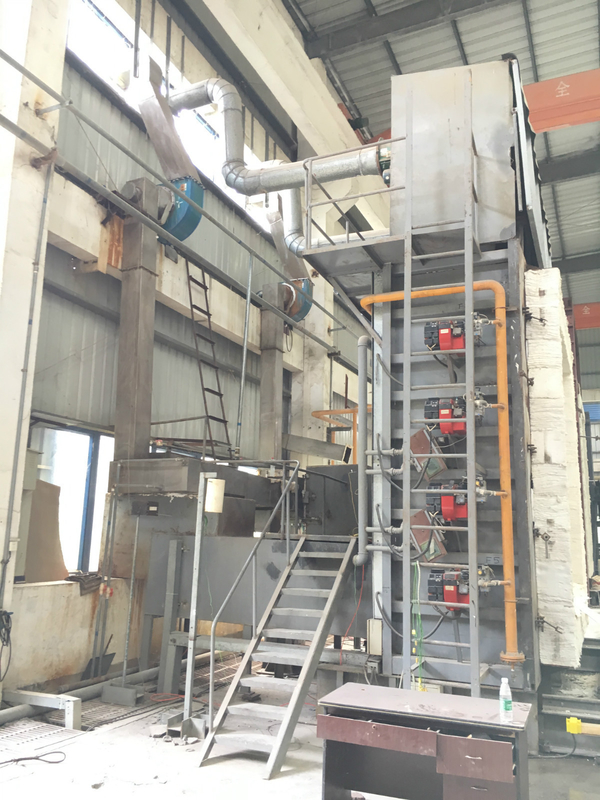

1. Test Fırını:

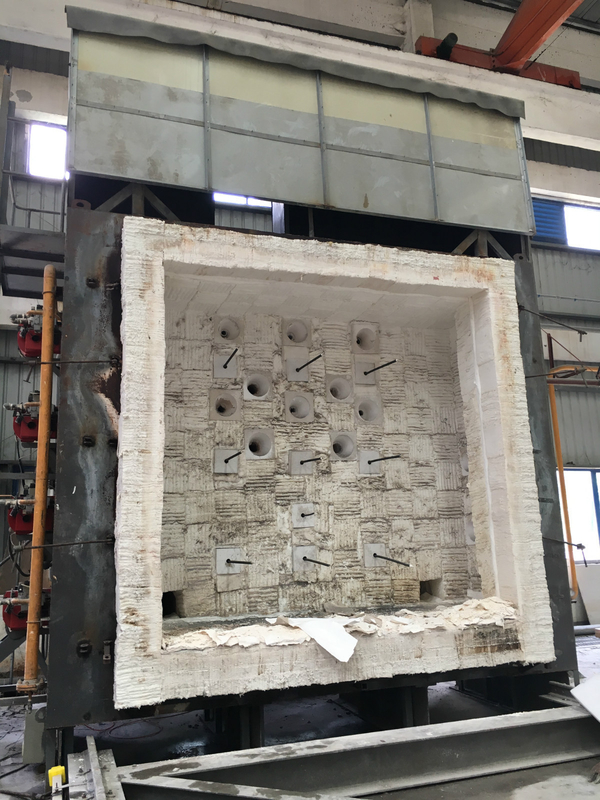

⑴ Test Fırını yapısı ve boyutu:

• Dikey fırın 3.1 * 3.1 * 1.2m (G * Y * D), en büyük numune boyutu 3 * 2.8m (G * Y)
• EN1363-1'e uyun
• Test fırını tuğla, çelik yapı ve yanmaz yalıtım malzemesinden yapılmıştır.

2. Gerilim Beslemesi:

AC 380V ±% 10, 50Hz

3. Güç:

Test ocağı ISO9705'e uygundur, çıkış gücü 300KW'dır.

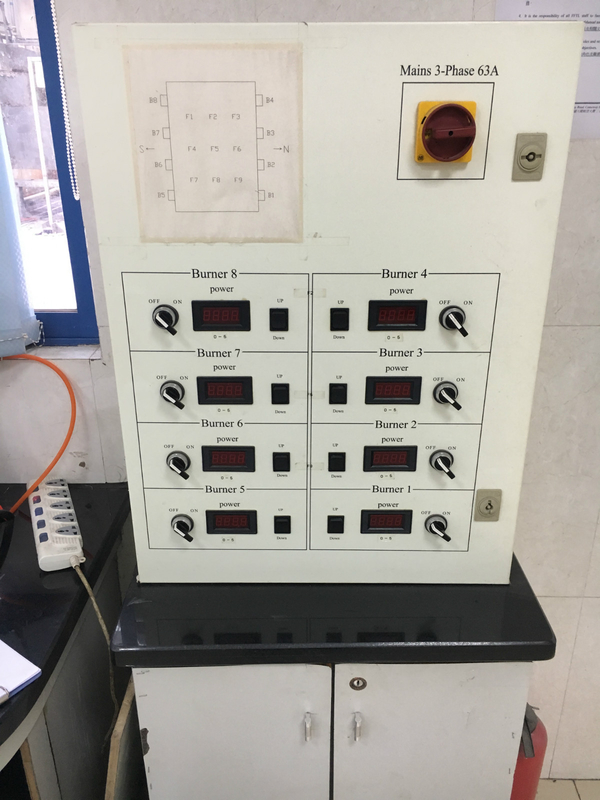

4. Brülör sistemi:

⑴Gaz akışı: 0-100 m³ / sa

⑵ Gaz maksimum basıncı: 3000Pa

⑶ Hava akışı: 5000m³ / sa

⑷ Hava maksimum basıncı: 4000Pa

5. Sıcaklık kontrolünü test edin:

⑴ fırın sıcaklık kontrolü, T-T0 = 345lg (8t + 1)

Sıcaklık kontrol sapması:
0dakika <t≤10min: d≤15%
10 dk <t≤30min: d≤10%
t> 30 dk:% d≤5

⑵ cihaz doğruluğunu test etme:

Fırın sıcaklığı: ± 15 ℃

Örnek iç sıcaklığı: ± 10 ℃

Örnek yanma sıcaklığı: ± 4 ℃

⑶ Zamanlama aralığı: 0-300 dakika, doğruluk: <± 1s

6. Fırın basıncı karşılar

(1) 5 dakika sonra test, fırın aşağıdaki pozitif basınç koşullarını karşılayacaktır:

Bileşenler - fırın içerisinde 3m yüksekliğinde, numunenin yüzeyinden 100mm, fırın basıncı 15Pa ± 5Pa;

(2) 10 dakika sonra test, fırın aşağıdaki pozitif basınç koşullarını karşılayacaktır:

Bileşenler - fırın yüksekliğinde 3m, numunenin yüzeyinden 100mm, fırın basıncı 17Pa ± 3Pa.

(3) İniş kapısının numunesi, tüm yükseklik boyunca ateş yüzeyince sabit bir basınç altında tutulabilir, sırttaki basınç değeri 2 ± 2 Pa'da tutulmalı ve fırının içindeki basınç gradyanı 8 Pa olmalıdır Metre başına;

(4) fırın basıncı ölçüm aralığı: 0-100Pa, ölçüm doğruluğu: ≤ ± 3Pa

7. Sıcaklık sensörü

Termokuplın ısıtma fırınındaki performansı, miktarı ve yeri, EN16341-1'in gerekliliklerini karşılar;

a) Fırın sıcaklığı ± 15 ℃, çapı 1mm termokupl benimser;

b) Numunenin geri tepme yüzeyi sıcaklığı ± 4 ℃, çapı 0.5mm termokupl. Termokupllu bakır levha: çap 120mm, kalınlık 0.50mm;

c) Zırhalı Platin Rodyum Platin S-değeri termokupl hassasiyet sınıfı: II seviye

d) Zırhalı nikel-krom-nikel-silikon K termokupl doğruluğu sınıfı: II seviyesi

Gaz ve hava sistemleri

1. Gaz ve buharlaştırma ekipmanı

(1) Yanma gaz kaynağı: propan ve sıvılaştırılmış gaz, 200KG / H elektronik kontrollü gazlaştırma gaz haline getirilmiş fırın, 8-10 şişeler, 4-5, 4-5 otomatik gaz değiştirme valfi ile donatılmış bekleme, kullanılır kullanılır.

(2) Gaz besleme borusu için DN48 dikişsiz çelik boru ilgili basınç düşürücü valf, emniyet valfi ve benzeri ile donatılmalıdır.

(3). Yanıcı gaz sızıntısı alarm cihazı ile donatılmış gaz tasarruf cihazının konfigürasyonu.

Not: L5000 × W4000 × H2300 boyutlarında bir benzin istasyonu odası inşa etmek için laboratuar gazı.

2. Hava kaynağı sistemi

(1) Akış ve basıncın ayarlanması için yüksek basınçlı santrifüj fan + inverterin kullanılması;

(2) Uygun anahtarlama valfi, gate vana ve basınç ölçer ve DN75 dikişsiz çelik boruyu yapılandırın.

Çevre koruma, yangın alarm cihazı

1. Baca gazı püskürtme, çevre koruma sistemi

Duman ve toz filtrelendikten sonra baca gazı içine beyaz metal duman egzoz borusu, ayarlanabilir santrifüj egzoz fanı, paslanmaz çelik metal kafes, toz giderme cihazı, katalitik oksidasyon cihazı, paslanmaz çelik püskürtme kabini, pompalar ve kontrol sistemleri dahil olmak üzere dışarı sızar ve dışarı atılır.

İşleme kapasitesi: ≥5000 m³ / h, saatte baca gazı uygulaması 4000 ~ 12000 m³.

2. Yangın alarm izleme sistemi (kullanıcıya aittir)

Test sahasındaki sıcaklığı, baca gazını, gaz sızıntısını ve cihaz anormalliklerini izleyin. Bir anormallik oluştuğunda, gerçek zamanlı olarak alarm vermeli ve gaz vanasını kesmek gibi otomatik olarak uygun koruma çalışmasını alabilir.

Ⅲ. Kontrol Analiz Sistemi (Yazılım Sistemi)

Test kontrol sistemi, makul bir test ve örnekleme devresinin tasarımı ile birlikte basınç örnekleme sistemi, sıcaklık örnekleme kontrol sistemi, sinyal toplama sistemi, bilgisayar sistemi içerir.

1. Sistem güvenlik sorununun sinyalini algılarsa, acil durum emniyetinin otomatik olarak kapanmasını sağlamak için sistem gerçek zamanlı olarak geri beslenebilir.

2. Sıcaklık vericisi veya doğrudan kaydediciye veya bilgisayara üretilen termokupl elektrik sinyalleri, test işlemi, ortalama sıcaklık, tek noktalı sıcaklık, kaçak miktarı kolayca görüntülenebilir olmalıdır.

3. Test projesinin başlangıcı, test süreci kontrolü, test parametre ayarları, sensör örnekleme yoluyla test verileri çeşitli bilgisayara gönderilen bilgisayarın otomatik olarak hesaplanan ve işlenmiş işlenmiş veya bir tabloya yazdırılabilir elde etmek için uygun ( grafik). Yazılım, sıcaklık eğrisi programı tarafından otomatik olarak kontrol edilebilir ve fırının sıcaklığını, fırın basıncını, test sıcaklığını ve diğer verileri geri kaydeder.

4. Bilgisayar kontrol sistemi dahil olmak üzere bilgisayarların markası ve 19 inçlik LCD monitörler, lazer yazıcılar, sorgu yetenekleri olan sistem sağlar. Sistem, otomatik olarak numune sayısını ve sıcaklık eğrisini test eder, verilerin sistemin veritabanında saklanır; ve test numunesi numarasını, test tarihini ve diğer soruşturmaları girebilirsiniz. Standart RS-232 arabirimi veya USB arabirimi ile donatılmıştır

Ⅳ. Alet ana cihazı

1. Kızılötesi ısı akı metre (isteğe bağlı)

(1) Ev ısı akı metre.

(2) İşlevsel gereklilikler

Soğutma suyu sıcaklık aralığı: 10 ~ 30 ℃;

Soğutma suyu akışı:> 10L / saat

Test aralığı kW / m²: 50 kW / m²

Reaksiyon süresi: <250 ms (% 63),

Maksimum ölçülebilir değer: aralığın% 150'si

Çıkış sinyali:> 5mV Çalışma aralığında

Spektral aralık: 50.000 nm'ye kadar

Perspektif: 180 derece

Emissivite:> 0.95

2. Dürüstlük ölçüm cihazı

5.5.5 GB / T9978.1-2008 gereksinimlerine uygun olarak pamuklu çerçeve ve yarık ölçüm probu sağlayın.

İki boyutta yarık probu mevcuttur:

± 0.1mm çapında 6mm;

Çap ± 0.2mm 25mm;

Yapısının gereklilikleri:

Yastık çerçeve ve aralık ölçüm probu, izole edilmiş sap uzunluğuna sahip silindirik paslanmaz çelik çubuklardır.

3. T-sensörü ve fark basınç göstergesi

Sensör yüksek sıcaklık direncine sahiptir. Siemens marka toplam fırın basıncı izleme ve analiz cihazı.
