EN13823 Tek Yanma Maddesi Yapı Ürünleri için Yanma Testi Ekipmanı

EN13823 Yapı Ürünleri Tek Yanma Maddesi Yanma Test Cihazları


Açıklama:

Döşeme haricinde yapı malzemeleri ve ürünlerinin yangın performansına tepkisinin belirlenmesi ve 2000/147 / EC sayılı AB Kararında belirtilen ürünler hariç tutulması için test yöntemi.


Standart:

EN 13823 Yapı ürünleri için yangın testlerine tepki - Tek bir yanma kalemi ile termal atağa maruz kalan döşeme hariç olmak üzere yapı ürünleri
GB / T 20284 Yapı malzemeleri ve ürünleri için tek yanma kalemi testi


Çalışma koşulları:

1. Güç kaynağı: AC 220V 50HZ;
2. Güç: 8.5KW;
3. Ortam sıcaklığı: 5 ~ 35 ℃;
4. Bağıl nem:% 20 -% 80;
5. Atmosferik basınç: 0 ~ 250KPa.


Özellikler:

Test cihazı, test odası, kontrol odası, arabası, egzoz kanalı, veri toplama analiz cihazı, gaz besleme kontrol cihazı içerir.
1. Test odası: L3000 * W3000 * H2400 (MM), örnekleme borusu ve egzoz borusu ile oda bağlantı hunisinin üstünde, arabanın doğal gaz çıkışı için boşluk var. Test sırasında, numunenin yanma ısı yayımı egzoz kanalından deşarj edilebilir ve tuğla imal edilir.
2. Ateşleme kaynağı, 31 kw'luk propan kumlu brülör köşesinde trolley dikey dikdörtgen kutuya yerleştirilir (iki eşit taraf 0f 250mm, yükseklik 80mm);
3. Egzoz borusu, sensörler ve numune alma tüpleri yerleştirmek için genel ölçüm bölümü ile donatılmıştır;
4. Egzoz hızı: 0.50 m3 / S ~ 0.65 m 3 / s;
5. Test odası ortam sıcaklığı ölçümü: Çapı 2 mm olan K tipi kılıflı termokupllar, ortam basıncı testi doğruluğu: ± 200Pa;
6. Baca sıcaklığı ölçümü: çapı 0.5 mm olan K tipi kılıflı termokupllar;
7. Sıcaklık ölçüm doğruluğu: 0.5 ℃;
8. Baca yüksek hassasiyetli basınç sensörü doğruluğu: ± 2Pa;
9. Zaman kayıt sistemi doğruluğu: 0.1S;
10. Test süresi: 1 - 30 dakika arasında ayarlanabilir;
11. Test sırasında duman yoğunluğunu ölçmek için duman yoğunluğu ölçüm sistemi;
12. Gaz analizörü ve anahtar bileşenleri ithal edilir.
13. TCP / IP ve RS-232 iletişim arayüzlerine sahip gömülü bilgisayarlar ve 8.4 inç LCD ekran seçilebilir;
14. Oksijen ölçümü:
1) Ölçüm aralığı:% 0-25
2) Sinyal çıkışı: 4-20mA;
3) Tepki süresi T90: ≤2S;
4) Ortam sıcaklığı: 0-45 ℃;
5) Bağıl nem: <% 90 (yoğuşmasız);
6) Doğrusallık: <± 0.1% O2;
7) Sıfır kayma: Haftada% 0.05 O2;
8) Tekrarlanabilirlik: <± 0.02% O2;
15. Karbondioksit (CO2) ölçümü:
1) Ölçüm aralığı:% 0-10;
2) Tekrarlanabilirlik: Kontrol kabininde <± 1% dahili yapı;
3) Sıfır kayma: haftada ≤% 2;
4) Eğik sürüklenme: haftada ≤% 2;
5) Doğrusallık sapması: <± 1%;
6) Tepki süresi: T90 ≤2 saniye;
16. Kayıt veri toplama sistemi, oksijen konsantrasyonu, karbon monoksit konsantrasyonu, sıcaklık, duman yoğunluğu, ısı salınım oranı, kütle kaybı oranı vb. Biriktirebilir, depolanabilir.

Test ilkesi:

1. İki dikey açılı dikey kanattan oluşan bir numune, ana brülörün sağ köşesinin altındaki alevle karşılaşır; alev, propan gazının yanmasıyla üretilir; propan gazı, kum sandığı brülöründen geçer ve (30.7 ± 2.0) kW ısı çıkışı.

2. Numunenin yanma performansı, 20 dakikalık tüm test prosedürü ile değerlendirildi. Performans parametreleri arasında ısı yayılımı, duman üretimi, alev yayılımı ve yanan damlama ve partiküler madde bulunur.

3. Ana brülörü tutuşturmadan önce, brülörün ısı çıkışı ve duman oluşumu, örnek uzaktaki yardımcı brülör kullanılarak kısa bir süre ölçülmelidir.

4. Bazı parametreler otomatik olarak ölçülebilirken diğerleri görsel denetimle elde edilebilir. Duman borusu, sıcaklık, ışık zayıflamasını, O2 ve CO2 mol fraksiyonlarını ve boru hattındaki hava akışını ölçmek için bir sensör ile donatılmıştır. Bu değerler otomatik olarak kaydedilir ve hacimsel akış oranını, ısı salınım oranını (HRR) ve duman oranını (SPR) hesaplamak için kullanılır.

Alevin ve partikül maddenin çapraz yayılımı ve yanması görsel bir yöntem kullanılarak ölçülebilir.

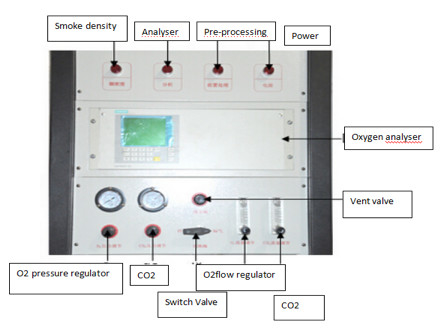

SBI arabası Kontrol kutusu

Egzoz Kanalı kapüşon
