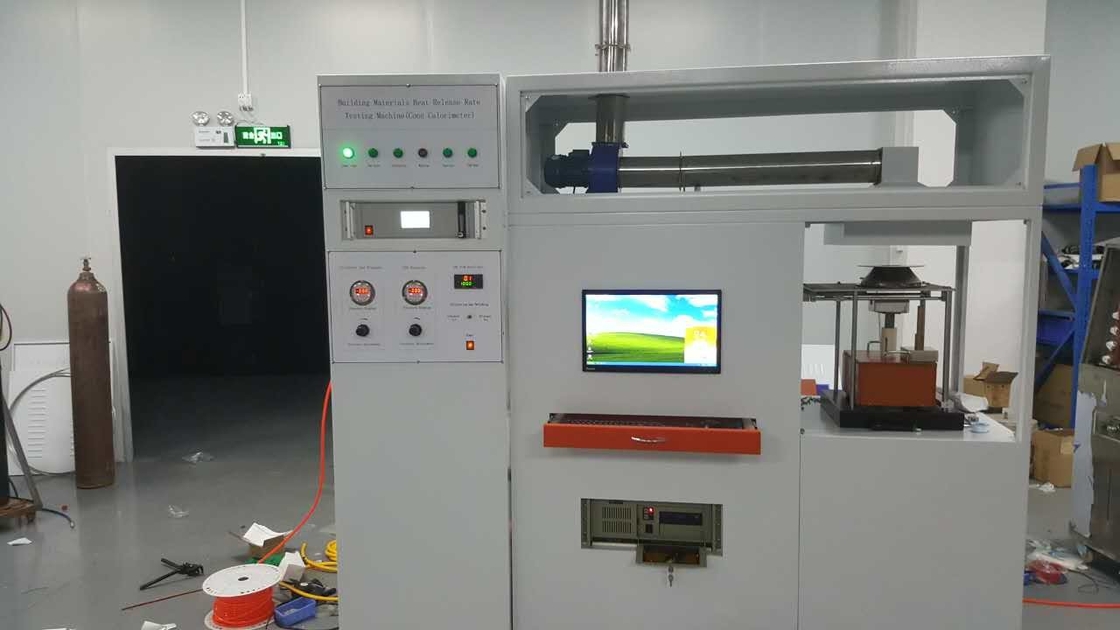

Koni Kalorimetresi Isı Salınım Oranı ISO 5660 GB / T 16172 ile Yanma Testi Ekipmanı

ISO 5660 GB / T 16172 Koni Kalorimetresi Isı Salınım Oranı Yanıcılık Test Cihazları

Açıklama:

Koni Kalorimetresi, yangın testi alanındaki en önemli tezgah ölçeğidir.

Isı bırakma, malzemelerin ve ürünlerin yangın gelişimini değerlendirmek için gerekli temel ölçümdür. Geleneksel olarak bu maddelerin yakılması ve evrimleşmiş ısının oksijen tükenmesi kalorimetresi adı verilen bir teknik kullanılarak ölçülmesi, öğelerin ölçülmesi ve son zamanlarda tam ölçekli testlerin yapılması (örneğin, mobilyalar) için mümkün olmuştur.

Koni Kalorimetresi, mevcut tüm Standartları (ISO 5660, ASTM E1354, ASTM E1474, ASTM E1740, ASTM F1550, ASTM D6113, CAN ULC 135 ve BS 476 Kısım 15 dahil olmak üzere) karşılamak üzere üretilmiştir ve ayrıca modüler formda satın alınabilir ısı yayılımı, kütle kaybı, duman üretimi vb. gibi özel çıkarları olan bu laboratuarlar, başlangıçta ihtiyaç duydukları bölümleri satın alabilir ve daha sonra, tam özellikli bir cihazı tamamlamak için aynı dolaplara daha fazla enstrümantasyon ekleyebilir. Bu, Koni Kalorimetrenin avantajlarından sadece biridir.

Uygulama:

Oksijen tüketiminin oksijen konsantrasyonu ile yanma ürünü akışı ve malzemenin ısı salınım oranını, ısı salınım oranını hesaplamak, aynı zamanda en önemli parametrelerin yanma brülörünün yanma ürünlerinin malzeme özelliklerini, yanma sırasında malzemeyi daha doğru ölçer ısı salınım oranı, yangın tehlikesinin önlenmesi ve yangın geciktirici tedavinin öngörülmesi son derece önemlidir.

Standartlar:

ISO 5660: Reaksiyon-yangın testleri-Isı salınımı, duman üretimi ve kütle kaybı oranı.

ASTM E1354: Bir Oksijen Tüketimi Kalorimetresi Kullanan Malzemeler ve Ürünler İçin Isı ve Görünür Duman Salınım Oranları için Standart Test Yöntemi.

BS 476: BÖLÜM 15: Yapı malzemeleri ve yapıları üzerinde yangın testleri .. Bölüm 15: Ürünlerin ısı verme oranlarını ölçmek için yöntem.

GB / T 16172-2007: Yapı malzemelerinin ısı salınım oranı için test yöntemi

Şartname:

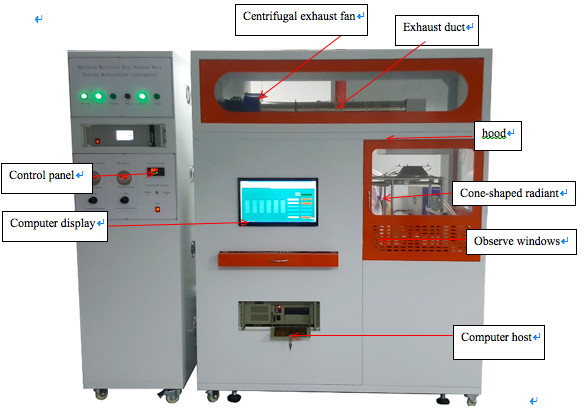

1. Isı kapasitesini 5 kw, radyasyon yoğunluğu: 100kw / m2, sıcaklık ölçmek için üç termokupl ile donatılmış yeteneğine sahip Koni şeklinde radyant elektrikli ısıtıcı.

2. Radyasyon kalkanı, su soğutmalı değil, toplam kalınlığı 12 mm'yi aşmayan paslanmaz çelikten imal edilmiştir.

3. Işınım kontrolü, sistem, ısıtıcı termokupllarının ortalama sıcaklığını ön ayarlı seviyede ± 10 ° C'de tutacak şekilde düzgün şekilde ayarlanmalıdır.

4. Ağırlığı 0.1g olan bir tartım aleti, 0 ~ 2000g aralığında olacak şekilde tartılmalıdır.

5. Üstte (106 ± 1) mm * (106 ± 1) mm açıklığa ve (25 ± 1) mm derinliğe sahip kare şeklinde bir tava şekli olan numune tutacağı. Tutucu kalınlığı (2.4 ± 0.15) mm olan paslanmaz çelikten yapılmalıdır.

6. Tutucu çerçeve, (111 ± 1) mm'lik bir iç boyut ve (54 ± 1) mm'lik bir yüksekliğe sahip bir kutu şeklindeki (1.9 ± 0.1) mm kalınlığa sahip paslanmaz çelikten imal edilmelidir. mm. Numune yüzü için açıklık (94.0 ± 0.5) mm * (94.0 ± 0.5) mm olmalıdır.

7. Egzoz gazı sistemi, bir santrifüj egzoz fanı, bir başlık, fanın emme ve çıkış kanallarından oluşacaktır.

8. Gaz numune alma aparatı, bir pompa, kurumun girişini önlemek için bir filtre, nemin çoğunu silmek için soğuk bir tuzak, gaz analizörleri için gerekli olanın dışındaki tüm akışları yönlendiren bir atlama sistemi, bir başka nem tutucu .

9. Ateşleme sayacı, geçen süreyi en yakın saniyeye kaydedebilir ve 1 saat içinde 1 saniyede doğru olur.

10. Oksijen ölçümü:

10.1 Ölçüm aralığı:% 0-25

10.2, sinyal çıkışı: 4-20mA;

10.3, yanıt süresi: ≤2S;

10.4 Ortam sıcaklığı: 0-45 ℃;

10.5 Bağıl nem: <% 90 (yoğuşmasız);

10.6, doğrusallık: <±% 0.1 O2;

10.7 Sıfır kayma:% 0.05 O2 (bir hafta);

10.8 Tekrarlanabilirlik: <± 0.02% O2;

11. Optik duman yoğunluğu analizörü, ışık kaynağı, lens, fotoelektrik elemandan oluşur.

12. Veri toplama ve analiz sistemi, toplamak ve oksijen konsantrasyonu, sıcaklık, ısı salınım oranı, theremocouples, sıcaklık duman kanalı hava akışı hızı, örnek ateşleme süresi ve söndürme süresi, toplam oksijen tüketimi, kütle kaybı oranı, toplam ısı salınımı, karbon dioksit üretilen eğriler ve karbon monoksit oluşturulan eğriler, tüm prosedür eğrileri ve gerçek zamanlı veriler yazdırılabilir ve kaydedilebilir.

13. Duman işleme sistemi, güçlü egzoz sistemini benimser, ekipman güçlü fan ile donatılmıştır; bitirme testinden sonra, atık gaz egzozu için taslak fanı başlatın, standartları karşılamak için konsantrasyon arıtma işlemini yapın.

14. Kontrol odası ölçüsü: L700 * W600 * H1920mm

Test odası boyutu: L1680 * W700 * H2410mm

15. Güç kaynağı: AC 380V 50HZ toplam güç: 6KW.
