ISO 8124-4 İvme Ölçerler Oyuncak Test Cihazları Olmayan Salıncak Elemanlardan Darbe Başlığı

İSO 8124-4 İvme Ölçüm Cihazı Olmayan Oyuncak Başlığı Oyuncak Test Cihazları

Açıklama:

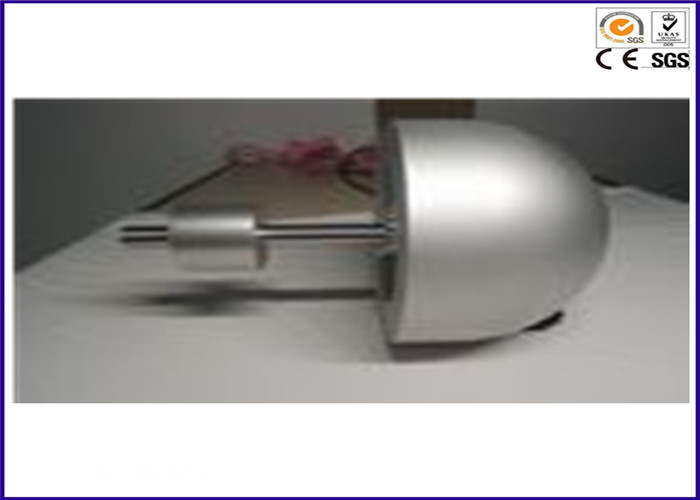

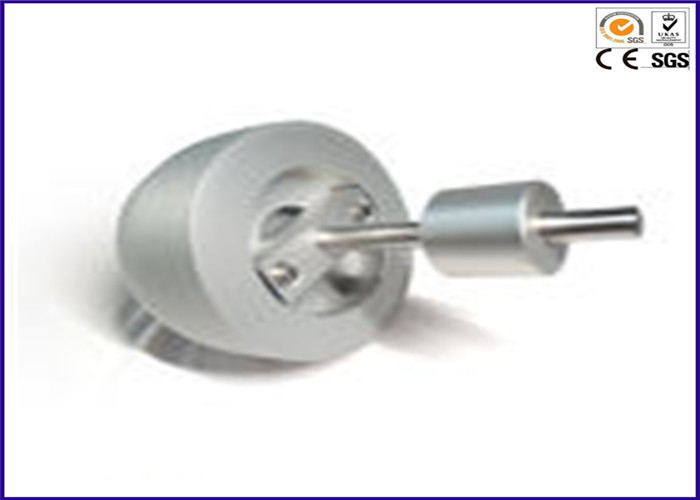

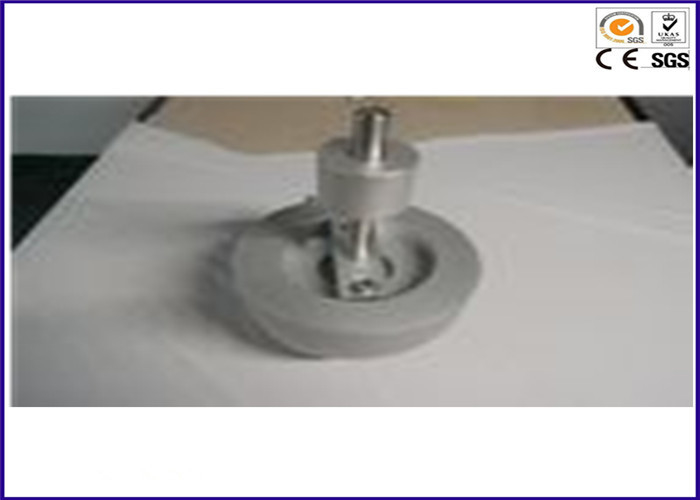

Alüminyum küre veya yarıçap 80 mm ± 3 mm olan yarı küre ve 4,6 kg ± 0,05 kg toplam kütlesi (akselerometre dahil) içeren test kütlesi. Üzerine vurulan yüzey ile ivmeölçer arasındaki çarpma kısmı homojen olacak ve boşluklardan arındırılmış olacaktır. Ivmeölçere bağlı kablolar, test kütlesinin kütle üzerindeki etkisi en düşük seviyede olacak şekilde yerleştirilecektir.

Standart:

ISO8124-4 6.4.1

Prosedür:

Test edilecek salınım elemanını üreticinin talimatlarına uygun olarak monte edin ve monte edin.
Salıncakla birlikte verilen süspansiyon vasıtasıyla ve bu izinlerin izin verdiği maksimum yükseklikte salıncak askıya alınız. Halat veya kablolar süspansiyon vasıtası ise, test sırasında salıncak serbest bırakıldığında düzgün hareket sağlamak için gerilmeleri gerekebilir. Gerekirse, her halat veya kablonun ucuna örneğin 5 kg'lık bir yük uygulayın ve 6 saat boyunca veya halatlar veya kablolar düzleştirilene kadar bırakın.
Kurulumun tüm parçalarını, test kütlesi için askıdaki zincirlerin salınım elemanı için süspansiyona paralel olacak şekilde ayarlayın. Test kütlesini süspansiyon haline getirin ve salınım elemanının temas noktası ile test kütlesinin merkezi test kütlesinin ağırlık merkezi ile aynı yatay düzleme gelecek şekilde ayarlayın. Test kütlesi zincirlerinin bükülmediğinden ve test kütlesinin dikey bir çizgide asıldığından emin olun.
Zincirler, halatlar, kablolar veya diğer katı olmayan asma unsurları tarafından desteklenen salınım elemanlarının yanına bir indeks işareti yapıştırın. İndeks işareti asılı parçanın serbest duran duruş pozisyonunda pivot noktasının hemen altındaki herhangi bir bölümünde olabilir.
Zincirler, ipler, kablolar veya diğer katı olmayan asma unsurları tarafından desteklenen salınım elemanları, dönme noktası ve gösterge işareti boyunca düz bir çizginin yan görünüş izdüşümü 60 ° ± Dikey ile 1 ° Askıdaki eleman test pozisyonuna getirildiğinde askıdaki elemanlarda bazı eğrilikler oluşacaktır. Durağan bir yörünge sağlayan eğriliği belirlemek için askıya alınmış üye konumunu ayarlayın.
