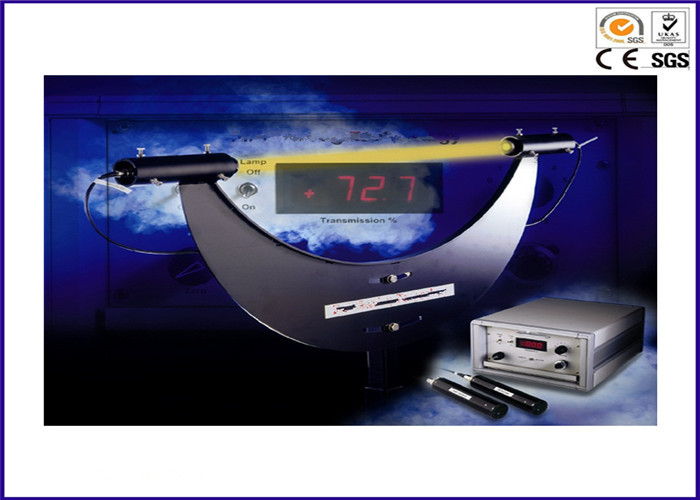

Beyaz Işık Duman Yoğunluğu Test Cihazı ISO 9705 EN 13823 Işık Ölçüm Sistemi ile

Giriş:

'Duman Yoğunluğu Fotometrik Sistemi' (DIN 50055), yanan malzemelerden gelen dumanı ölçen ekipmanlarla birlikte kullanılmak üzere tasarlanmıştır. Ünite, Oda Köşe Testi (ISO 9705), Tek Yanma Maddesi (SBI), (EN 13823), IEC 60332 Bölüm 3'teki Isı Bırakma Aparatı (FIPEC projesinde geliştirildiği gibi), Steiner Tünel veya Zeminler Radyan Panel (EN ISO 9239-1) vb.

Cihaz aşağıdakilerden oluşur:

1. Işık Kaynağı

2. Işık Ölçüm Sistemi

3. Kontrol Ünitesi

Standartlar:

DIN 50055, ISO 9705, EN 13823, IEC 60332 Bölüm 3, EN ISO 9239-1

Ayrıntılı Parametre:

Işık Kaynağı bir gaz doldurulmuş tungsten filament lamba. Lamba için güç, Kontrol Biriminde bulunan düzenlenmiş bir güç kaynağı tarafından sağlanmaktadır.

1. Işık Ölçüm Cihazı aşağıdakilerden oluşur: -

2. Akrilik olmayan mercek sistemi

3. Silisyum foto-elektrik hücresi

4. Yüksek kazanç düşük ses amplifikatörü

Bu bileşenler, bir kolimatör mercekli bir gruba yerleştirilmiştir.

Işık Ölçüm Cihazı'ndan gelen sinyal Kontrollü Ünite'ye götürülür ve kontrol ünitesi, göreceli ışık yoğunluğunu zamana karşı sürekli olarak, incelenecek aralıklardaki yüzde iletim olarak ölçebilir. Sistem, transmitansa göre doğrusal bir tepkiye ve maksimum okumanın ±% 1,5'inden daha iyi bir doğruluğa sahiptir. Kontrol Ünitesi aynı zamanda amplifikatörün sönümlenmesini de düzenler ve böylece% 95 doğruluk elde etmek için gereken yanıt süreleri (T95) standartta belirtilen spesifikasyonlara karşılık gelir.

Bir veri toplama birimine götürülebilmek için 0-1V =% 100 iletimden oluşan kontrol ünitesinde bir analog çıktı mevcuttur. Windows tabanlı bir yazılım paketi, bir veri kaydedici aracılığıyla basit veri toplama, analiz etme ve depolama imkanı sağlamak için de mevcuttur. Tüm parametreler görüntülenir. Çok yönlü veri kayıt cihazı başka uygulamalarda da kullanılabilir ve daha ayrıntılı analiz için kaydedicide depolanan verilerin PC'ye indirilmesini sağlayan bir yazılım ile birlikte verilir.
