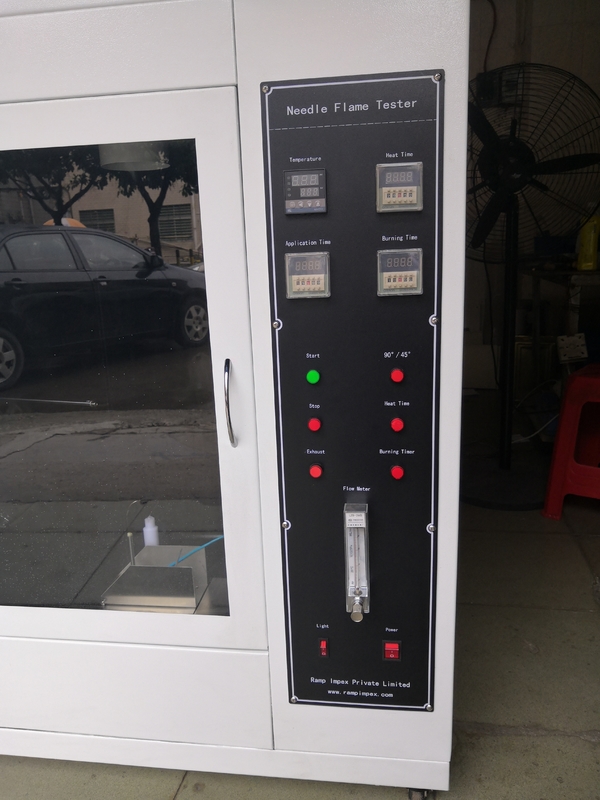

IEC60695-11-5 Dayanıklı Yanıcılık Test Odası, IEC60695-2-2 İçin İğne Alev Test Cihazı
Gereksinimler:
Üründe kaçak yoldan akan arıza akımları, bileşenlerin veya parçaların aşırı ısınması, zayıf temas vb. Gibi arızalar, daha sonra yakındaki parçalara yönlendirilebilecek bir aleve neden olabilir.
İğne alev testi, ürünün iç kısmını simüle eder. Hata koşulları altında küçük bir alev üretilir ve tutuşma riski simülasyon teknikleri kullanılarak değerlendirilir. Küçük parçalar (veya parçalar) için Kızdırma teli testi veya yatay-dikey yanma testi yöntemi uygun değildir, iğne alev testi yönteminden bahsedilebilir. Test örneği kızdırma teli testi sırasında tutuşursa, ortaya çıkan yanma tehlikesi bir iğne alev testine tabi tutulur. Elektrikli ve elektronik ürünler, ev aletleri parçaları, bileşenleri ve bileşenleri için İğne alev cihazı:
devre kartı, santrifüj düğmesi, pirinç ocağı prizi ... ....
Standart:
GB / T5169,5, GB / T 4706,1
IEC60695-11-5, IEC60695-2-2
İşlev ve teknik indeks:
Testin alevi şişelenmiş bütan gazından yapılır.
Brülör iğnesinin iğnesi Φ0,5 ± 0,1 mm, dış çapı outside0,9 mm'den fazla ve uzunluğu 35 mm'den fazla değil. Yükseklik ölçme cihazlarına aktarılan standart gereksinimlere göre 12 ± 1mm ayarlanabilir. 23.5s ± 1.0s içinde 100 ℃ ± 2 ℃ ile 700 700 ± 3 ℃ arasında alev sıcaklığı ölçümü. (Tb)
Şartname:
| İğne brülörü | iç delik çapı Φ 0.5mm ± 0.1mm, Çap, 9mm≤Φ, uzunluk: 35mm, paslanmaz çelik |
| Brülör açısı | 0 °, 20 °, 45 ° (alev yüksekliğini ayarlayın) |
| ısıl çift | Ø0.5mm Tip K (Ni / Cr - Ni / Al), zırhlı kılıf dayanabilir Sıcaklık -40 ° C ~ 1100 ° C |
| Yanma süresi | 0-999.9 sn ± 0.1 sn ayarlanabilir (genellikle 30 sn için seçilir) |
| Yanma zamanı tutun | 0-999.9 s ± 0.1 s, otomatik kayıt, manuel zaman aşımı |
| Alev yüksekliği | 12mm ± 1mm (yükseklik ölçüm cihazlarıyla) |
| Alev Gazı | bütan gazı / Bütan gazı, min. % 95 saflıkta (şişelenmiş hafif gazları kullanabilir) |
| Sıcaklık Test Aralığı | 0 ila 1000 ° C |
| Alev Sıcaklığı Gereksinimi | 23.5 saniyede ± 1 saniyede 100 ° C ± 2 ° C ile 700 ° C ± 3 ° C arasında |
| Standart Bakır Blok | 4mm ± 0.01mm, ağırlık.0.58g ± 0.01g sondajdan önce. Cu-ETP |
| Test süreci | Otomatik kontrol, bağımsız konvülsiyonlar |
| Bölme | ≥0.5m3 |
| Standart danışın | GB / T5169.10-2006, IEC60695-11-5: 2000, UL746A |
| Güç kaynağı | 800VA, 220V, 48-60Hz |
Özellikler:
Yanma tankı ve paslanmaz çeliğin ana mekanik kısmı, üretim gerilimi, dumana direnç, gaz korozyonu.
Alev 0 ila 99 dakika ve 99 saniye aralığında kullanılabilir, otomatik kontrol, yanma süresini kaydeder.
İthal parçalar, dijital zaman, üç boyutlu ayarlanabilir armatür, kontrol sistemi otomasyonu, bağımsız havalandırma, gözlem ve kullanımı kolay, istikrarlı ve güvenilir kullanarak temel bileşenleri.
Test odası: 0,5 metre küp.
