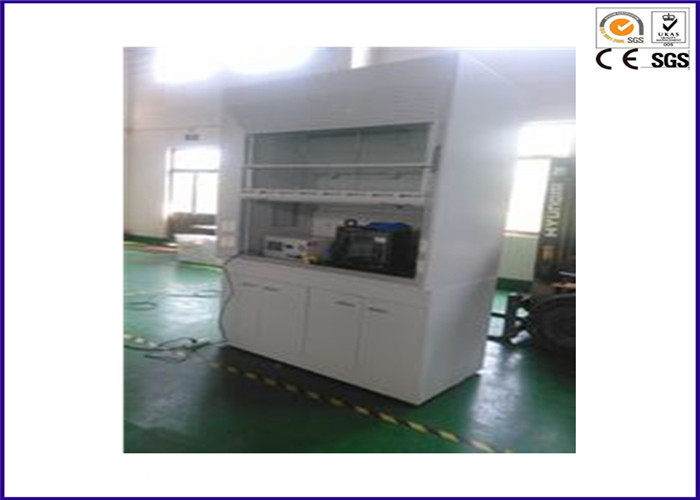

Kablo Yatay / Düşey Yanma Test Cihazı, UL 1581 Alev Test Odası

Kablo Yatay ve Düşey Yanma Test Cihazı, UL1581 Yatay Yanma Test Cihazı

Açıklama:

Kablo yatay ve dikey yanma test cihazı (VW-1), UL1581 bölüm 1080.1 ~ 1080.14'e göre tasarlanmıştır ve VW-1 (Dikey numune) Alev Testi kriterlerini karşılamaktadır. Kablo yakınında alev yayma kabiliyetini değerlendirmek için 1060 ürün tel ve kablo FT1 ve dikey yanma testi, 1080 VW-1 testi, 1061 testi, 1090 yatay test ve 1100 yatay numune veya FT2 testi için kullanılabilir veya esnek telle tutuşturdu. Bütün test 4.32 M3'lük bir hacimde kapalı bir test odasında gerçekleştirildi.
Deney yöntemi: Alevin yüksekliğini, 15 saniye yanan, 15 saniye söndürülen, 5 kez tekrar eden alevin alev tepesine yerleştirileceği şekilde ayarlayın, ardından numunenin yanık durumunu kontrol edin, yanma, söndürme ve tekrarlama ayarlarını yapın asthmatically.

Kullanıcı Deneyimi:

1, kabin üst ve alt iki bölüm ile yardımcı olur, bu test odasına taşımak kolay olacaktır;
2, Dokunmatik ekran kontrol sistemi, operasyon için uygun;
Seçim için 3, 6 test programı;
4, Brülör açısı otomatik olarak hareket ettirildi.

Standartlar:

• UL1581 mezhep 1060-1100
• ASTM D 5025
• ASTM D 5207

Yapı Özellikleri:

1, Test odası elektrolitik plaka elektrostatik püskürtme, zarif bir görünüm ve iç kavrulmuş siyahtır.
2, Test, test tamamlandığında, açık ve hava besleme sistemi ve dışarı egzoz, test sırasında, sistem kapalı, güçlü egzoz duman özütleyici ile donatılmıştır;
3, Hava gaz kelebeği test odasının arkasında bulunur. Testin tamamlanmasından sonra havalandırma sistemini kabindeki hava dağılımı için açın, ancak test sırasında hava kapısı kapalı olmalıdır.
4, Cam görüntüleme penceresi ön kutu üzerinde, test sırasında kolay gözlem imkanı sunar.
5, Test odası, içinde brülörü çalıştırmak için kapalı eldiven ile donatılmıştır.
6, Test odası boyutu: mevcut alan 2.1M (l) * 1M (w) * 2.1M (h), kapasite: 4.48m3. Boyutlar 2.4m (l) * 1M (w) * 2.3M (h).

Sıcaklık ölçme sistemi:

1, Bir termal sensör (bakır boru ve termokupllar) -tube yapısı çok yüksek iletkenlik elektrolitik bakır olmalıdır. Uzunluk 19.14 ± 0.02 mm'dir.
2, K-termokupl, 0.5 mm çapında paslanmaz çelik borular bir kovan olarak.
3, 1000 derece santigrat daha büyük hangi okumalar K tipi termokupl ile eşleşen dijital sıcaklık ölçer.
4, elektronik kronometre ile donatılmış: 0.1s doğru.

Aparat ve Armatür:

1, Ana fikstür test standı ve brülör fikstürü
2, Brülör iç çapı 9.5 ± 0.5mm, yangın ağzı çapı 0.90 ± 0.03mm; brülör borusu 102 mm'dir. Hava kaynağı ayarlanabilir;
3, Alev yüksekliği ayarlanabilir; Standart talepler şunlardır: toplam alev yüksekliği 125 ± 10MM, mavi iç alev yüksekliği 40 ± 2mm; alev test açısı 0 ile 45 ° arasında ayarlanabilir.
4, İthal gaz özel debi ölçer ve hassas iğne vana kontrol gaz akışı.
5, Basınç göstergeleri ve kontrol vanası çalışma gaz basıncı İthal markalar;
6, Test standı paslanmaz çelikten yapılmıştır ve ayrıca yatay braket, dikey destek bağımsız bir tip içerir, ayrıca FT1, FT2, VW-1, üç çeşit spesifikasyon olarak. Dikey destek ve havalandırma tesisi, gözlem penceresi düzlemine paralel olup, incelenmesi ve çalıştırılması kolaydır.
7, Brülör ABD'den ithal edilmektedir, ASTM D 5025-99 talebine uygundur
8, Yüksek gerilim elektronik ateşleme sistemi ve güvenlik kontrol sistemi için gaz arzının otomatik kesilmesi
9, Kama şeklinde çerçeve: kamalar, brülör kama yüklenir ve kolayca taşınabilir ve tanımlanmış pozisyona doğru çok doğru geri taşınabilir ekleyin.

Kontrol sistemi:

1, kontrol süreci otomatik kontrol elde dokunmatik ekranlı kontrol sistemi ile PLC.
2, Test süresi müşterilerin serbestçe ayarlanabilir;
3, Yanma hem dikey hem de yatay yanma test modu;
4, Deneysel bir sistem otomatik olarak hesaplar ve test verileri saklar.
5, Yazma ayarları: rasgele ayarlamak için 0-999.99 saniye
6, yanan seti durdurmak için: 0-999.99 SEC keyfi ayarlamak için
7, Yakma sayısı: 0-999 set

Parça listesi:

1, 94 g / m2 kraft kağıt bayrağı, şerit genişliği 1 / 2In veya 10MM, kalın veya yakın 5mil veya0.1mm,
2, Alev yüksekliği cetvel bir takım ile donatılmış;
3, 500mm uzunlukta cetvel ile donatılmış; ve doğru 1mm'dir.
4, 1 / 4in veya 6mm'den büyük olmayan pamuklu katman kalınlığı.

Elektriksel özellikler:

1, Güç kaynağı: AC220V 50 / 60Hz, 1A
2, Manuel sertifikalar: birlikte verilir
3, Hava kaynağı: metan gazı (müşterinin malıdır)
4, Boyutlar: 2150mm x 1200mm x 2150mm
