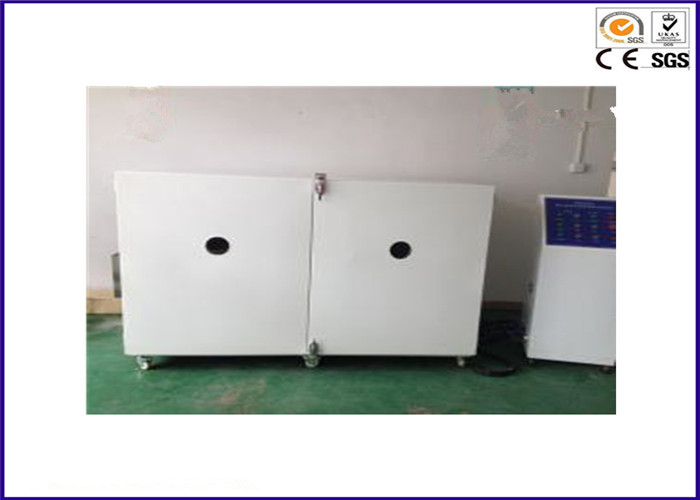

PLC Modülü Isı Yalıtım Malzemeleri için Yanma Test Cihazları ISO 8142

ISO 8142 Yanıcılık Test Cihazları Isı Yalıtım Malzemeleri PLC Modül Kontrol Bölümü

Açıklama:

Gevşek olarak paketlenmiş yalıtım, battaniye, battaniye, blok, plaka ve prefabrikasyon yalıtım borusu kabuğu ve diğer yalıtım ürünlerinin performansını maksimum servis sıcaklığında belirlemek için kullanılabilir.

Standartlar:

ISO 8142: 1990 Isı Yalıtımı --- Yapıştırılmış hazırlanmış insan yapımı mineral elyaf boru kesitleri - Şartname Ek A

GB / T17430-1998, ASTM C411-82, ASTM C447-85

Özellikler:

1. Isıtma plakası: 304 paslanmaz çelik, test alanı 900 * 450mm, koruyucu tabaka, genişlik 80mm ile çevrelenmiştir. Sıcak plakanın alt yüzeyinde, ölçülen yüzey sıcaklığı için beşten az termokupl kullanıldı, bunların dördü, ısıtma plakasının ısıtma bölgesinin diyagonalına ve her bir köşeden 150 mm sabitlendi ve beşinci termokupl yerleştirildi ısıtma plakasının ortasındaki konumda. Herhangi bir noktada ölçülen sıcaklık istenen sıcaklığın altında olmamalı ve +% 5 veya + 15 ° C olmalıdır (standart olarak küçük kullanın).

2. Isıtma borusu: SUS304 paslanmaz çelik, 2M uzunluğunda, nominal çap 88mm, 108mm, 133mm olmak üzere üç tip yapılabilir. Üç ısıtma borusu yan yana dizilmiş ve prefabrik yalıtılmış kabuk ayrı olarak test edilebilir. Isıtma borusunun ucu, numune sonunun aşırı ısı kaybını önlemek için 75 mm'den daha az koruma bölümüne ve yardımcı ısıtıcıya ayarlanmamalıdır. Isıtma borusu, yüzey sıcaklığını ölçmek için her 0,3 m'de bir termokupl ile donatılmıştır. Termokupllar, ısıtma borusu etrafında 90 ° aralıklarla helisel olarak düzenlenmiştir. Herhangi bir noktada ölçülen sıcaklık istenen sıcaklığın altında olmamalı ve +% 5 veya + 15 ° C olmalıdır (standart olarak küçük kullanın).

3. Sıcaklık ölçüm sistemi: termokupl tel çapı 5.0mm, ölçüm sıcaklığı aralığı: 0-1250 ℃; PLC + modül edinme sıcaklığı kullanarak.

4. Kontrol kısmı: PLC modülü, bilgisayar kontrolü gerçek zamanlı sıcak yüzey sıcaklık eğrisi, çıkış test raporu görüntüler.

5. Isıtma hızı: 5 ℃ / dak veya 3 ℃ / dak ayarlanabilir.

6. Sıcaklık edinimi: eğri gösterileri ile birlikte her 2 dakikada bir toplanır.

7. Termokupl tepki süresi: <0,5s.

8. Sıcaklık hatası: ± 0.5 ℃.

9. Zamanlama hatası: 1s / s.

10. Bilgisayar: 1 set (en azından şu gereklilikleri yerine getirin: CPU: INTEL I5-III, yukarıda: Bellek: 4G veya daha fazla, Sabit disk: 500G veya üzeri; seri bağlantı noktası: kontrol ekipmanları çalışması; Ekran : 20 inç veya daha fazla LED Sıvı kristal ekran, yukarıda 1600 * 900 çözünürlük; windows xp sistemi.), Bir yazıcı. Yazılımı test edin.

11. Düz ayaklar ve keçe ile donatılmıştır: çarpıklığı ölçün.

12. İki örnek teneke kutu ile donatılmıştır.
