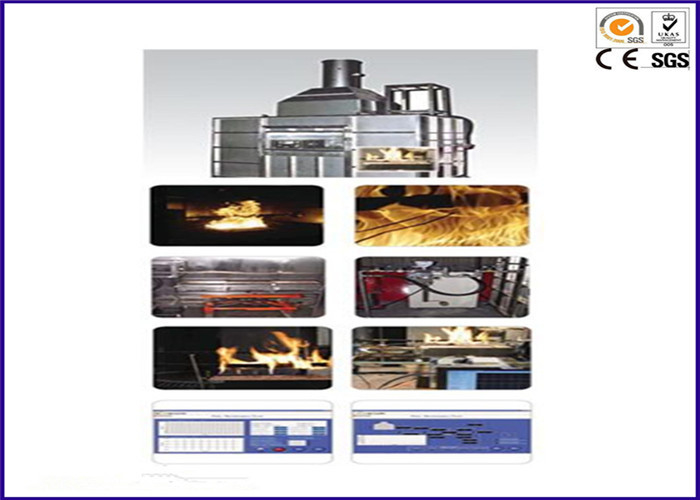

Yangına Dayanıklılık Test Cihazı, Hortum / Boru Test Cihazı FTP II Res A 753

Açıklama:

Yangın söndürme armatürlerinin yangın dayanım test cihazı, valfın yangın dayanım testi (ISO 10497), hortum takımının yangın direnci testi (ISO 19921 & 19922), plastik boruların yangın dayanım testi (FTP II Res A 753)

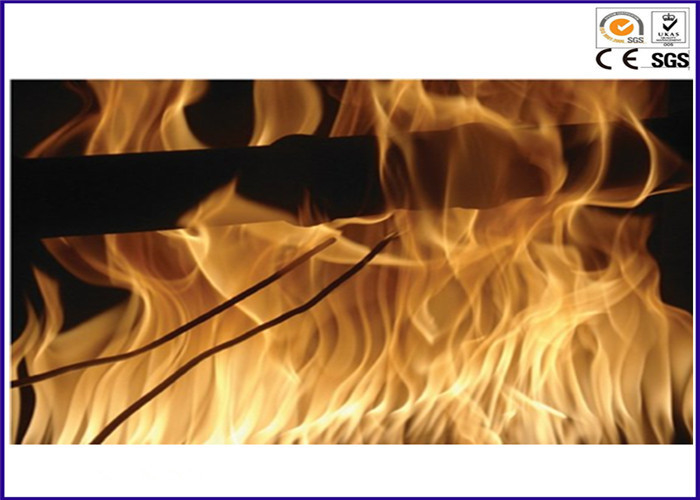

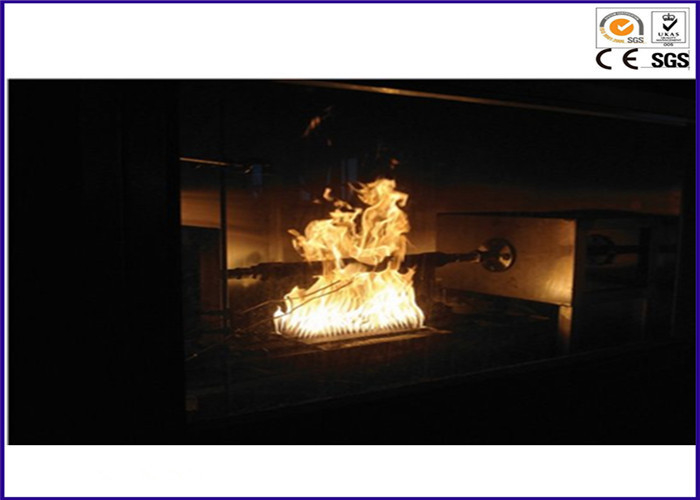

İç basınç koşullarında, çeşitli nominal çaplarda hortum montajı ve plastik kutu / kaset cihazında çeşitli vanaların standartlarında belirtilen bir brülör kullanılarak yangın taklidi uygulandıktan sonra cihaz, her testin su sızdırmazlığını ölçer.

Standartlar:

ISO 19921 ve 2, ISO 10497, FTP II Res A 753

Özellikler :

1. Test Odası Ölçüsü: (W) 1,700mm x (D) 900mm x (H) 2,000mm

2. Başlık Boyutu: (W) 1,700mm x (D) 900mm x (H) 2,000mm

3. Kanal Boyutu: Ø400 x 2.000 (L) mm

4. Egzoz Fanı: Armatür Gerilimi: 180V / Devrim: 3000rpm / 1.5HP

5. Isı Kaynağı

Bölüm Brülörü: (W) 150mm x (D) 500mm / Nozul: 20 ea / 0.1m2 / STS 304
Çoklu Brülör: (W) 100mm x (D) 420mm / Jet brülör 15 ea / STS 304

6. Kütle Akış Kontrol Cihazı

Gaz (C3H8) Kütle Akış Kontrol Cihazı 150 SLPM / Sinyal çıkışı: 0 ~ 5V / Doğruluk ± 1 FS
Hava Kütle Akış Kontrol Cihazı 300 SLPM / Sinyal çıkışı: 0 ~ 5 V / Doğruluk ± 1 FS

7. Su Gemisi Boy: Ø350 x L500 mm

8. Yükseltici pompa: AC 220V / Max 20Bar

9. Kalorimetre küp Boyutu: (W) 38mm x (D) 38mm x (H) 38mm
K tipi termokupl: Ø3.2, (L) 235mm

10. DAQ Sistemi: 2 kanallı Analog Giriş / Çıkış Modülü / Aralığı: ± 10VDC
2 kanal Dijital Giriş / Çıkış Modülü / Aralığı: ± 5VDC

Özellikler :

1. Kullanıcı için LabVIEW geliştirme araçlarını kullanarak basit bir GUI ortamında tasarlanmıştır.

2. Otomatik kontrol kullanarak verileri gerçek zamanlı olarak kaydetmek ve kaydetmek için tasarlandı Test tekrarlanabilirliği için mantık

3. Kullanıcı ihtiyaçlarını karşılamak için verileri analiz eder ve rapor formlarını yazdırır.

4. Üç standardın denenmesini sağlamak için sadece brülörü denk test odaları ile değiştirmek üzere tasarlanmıştır.

5. FTP II Res A 753 testi Seviye 1 ~ 3'ün test edilmesini sağlar

6. Paslanmaz Çelikten imal edilmiş olup, test odası ısı ve korozyona dayanıklıdır.

7. Çeşitli hortum ve valf testlerini kalibre etmek için brülör konumu ayarlanabilir.

Test sonucu

1. Alevin merkezi sıcaklığı

2. su giriş terminalinin alev sıcaklığı

3. kutu giriş terminalindeki suyun su sıcaklığı
