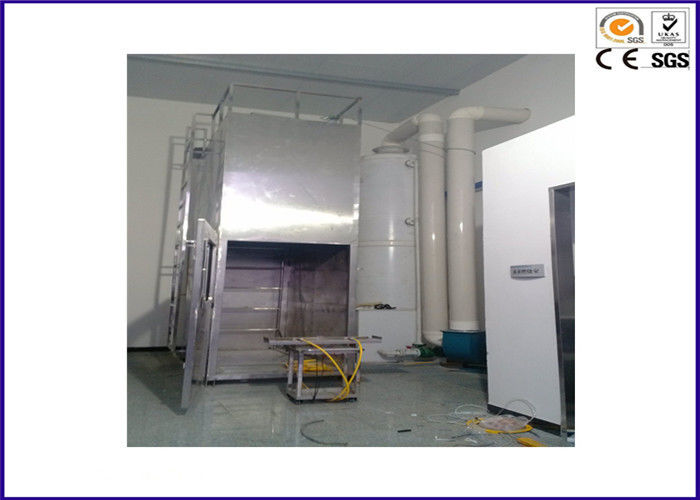

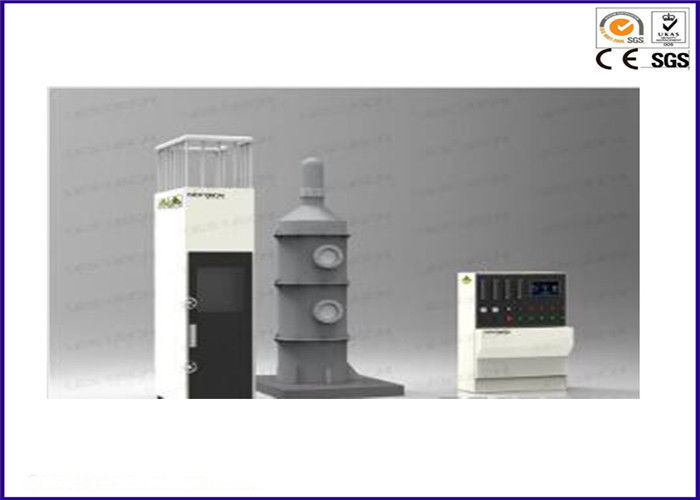

Yanıcılık Deneme Ekipmanı IEC 60332-3-10

PLC Kontrolü Toplu Kablo Dikey Yanıcılık Testörü IEC 60332-3-10

Ürünler:

Bunched Cable Vertical Flame Spread Testing Machine, UL1685, GB18380.3 standardının kablo ve kablo yanma testi gereksinimleri ile ilgili hükümlerine uygun olarak tasarlanmıştır.Ve IEC 60332-3-10'a uygun., KS C IEC 60332-3-21 ~ 25 (A ~ D Sınıfı) standartları.
Bunched Cable Vertical Flame Spread Tester is an equipment which used to test the vertical installation of a bunched cable or optical cable to suppress the flame vertical spreading under the specified conditionsElektrik kabloları, kontrol kabloları ve fiber optik kablolar için gerekli ekipman.IEEE 383 (IEEE 1202) test standartlarıyla elde edilebilir..Bu tester ısı salınımı enstrüman yapılandırma portu ile donatılabilir, gaz analizatörü gibi ısı salınımı hızı (HRR) gibi termal güç değerlerini ölçebilir,SPR (yumurtlama oranı) vb..


Kullanıcı Deneyimi:

1, Bu tester yüksek zeka ile tasarlanmış ve çalıştırılması kolay;
2Profesyonel endüstriyel tasarım, güzel görünüm ve makul düzenle;
3, Bu ekipman hassastır, güvenliktir ve istikrarlıdır;
4, Mikro bilgisayar kontrol sistemi, akıllı test süreci, manuel zamanlama gerekmez.
5, korozyona dayanıklı paslanmaz çelik test dolabı;

STandardlar:

UL1685,IEC 60332-3-10,EN 50399

Ana özellikleri:

1Paslanmaz çelik test kutusunun boyutu 1,000±100 ((W) x 2,000±100 ((D) x 4,000±100 ((H)) mm. Kürsünün iç yüzeyi zeminden daha yüksektir ve arka tarafı yalıtım malzemesi ile kaplıdır.;
2GB/T18380'in gereksinimlerine uygun olarak paslanmaz çelik merdivenle donatılmıştır.31;
3, 2 yedek numune tutucu;
4Merdivenler paslanmaz çelikten yapılır, korozyona dayanıklı ve temizlenmesi kolaydır.
5, Kabinin alt kısmında, kutunun önündeki 150+10mm pozisyonunda, boyutu 800±20(W) × 400±10(D) olan bir hava girişi vardır.
6Test kutusunun içine 2 mm diyaloglu K tipi termokopüler yerleştirilmiştir.
7Yanma fırının içindeki hava akışı (5000 ± 500) L / min'de istikrarlı bir şekilde kontrol edilebilir.

Yanım Sistemleri:

1, Yakıcı: Kemer tipi propan gazı yakıcı boyutu 257mm × 4.5mm ve toplam 242 delik açan, 81'den 3 satır halinde düzenlenen,80,81, deliğin çapı

1.35mm, delikler arasındaki mesafe 3.2 mm'dir.
2, Gazı kapatmak için yüksek hassasiyetli küre valfi ile donatılmıştır;
3İki akışölçer: hava akışölçeri ve gaz akışölçeri ve kontrol valfi;
4, Yanma test cihazının ön tarafı, propan gazının ısıtmasını önlemek için bir alev durdurucu tüple donatılmıştır ve böylece numunenin maksimum güvenliğini sağlar.
5Yanma açısı: yatay; otomatik çakma aygıtı; (20 derece ayarlanabilir isteğe bağlıdır).
6Yakıcı, gaz ve hava telafi işlemini bilgisayar programı ile otomatik olarak telafi edebilirken, birçok geleneksel sistem bu etkiye ihmal etmiştir.

Kontrol sistemleri:

1Büyük dokunmatik ekranlı kontrol sistemi olan PLC;
2, Bu tester otomatik çakma ve otomatik zamanlama, zamanlama aralığı 999min ve hassasiyeti 1s;
3Deneysel veriler otomatik olarak saklanır, ücretsiz soruşturma;
4, 40 dakika ve 1 saatlik zamanlama hatırlatma fonksiyonu ile;
5Örnek montajları elektrikli vinçle kaldırılır.

Aygıt parametreleri:

1Test kutusunun boyutu 1,000±100(W) x 2,000±100(D) x 4,000±100(H) mm'dir.
2Anemometrenin doğruluğu 0.1m / s'dir.
3, Hava kaynağı anemometre aralığı 8000L/dakikadır; çıkış rüzgarları (5000 ± 500) L/dakikadır; ayarlanabilir;
4, Gaz: % 95 saflık teknik dereceli propan (müşteri);
5, Gaz akış kontrolü: 100kpa altında, 20 oC koşullarında;
6Yanma gazı kaynağı: Propan (veya LPG).

Spesifikasyon:
