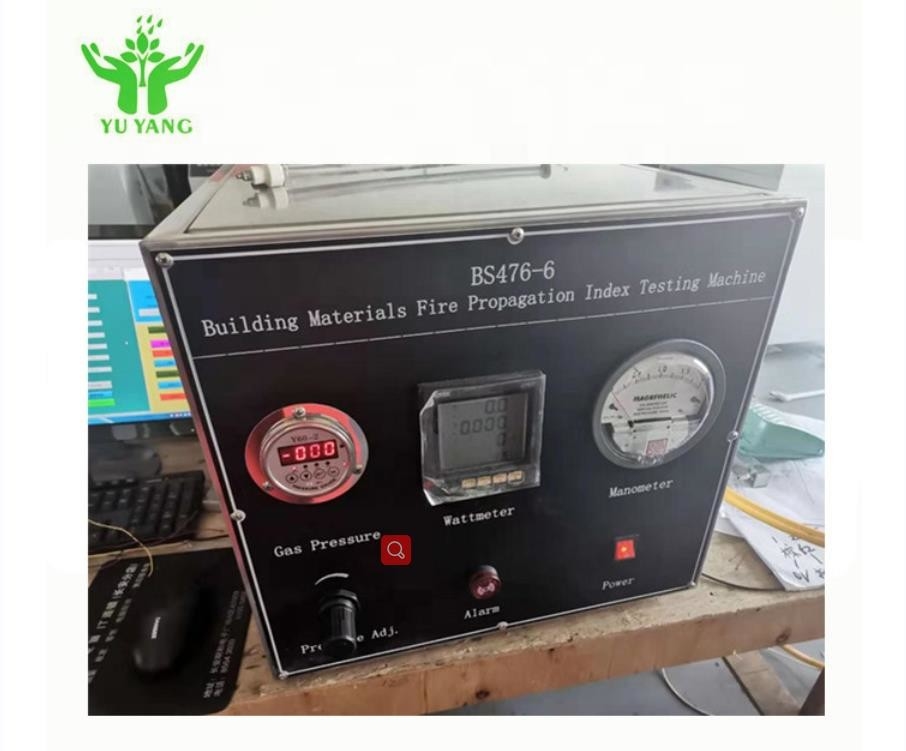

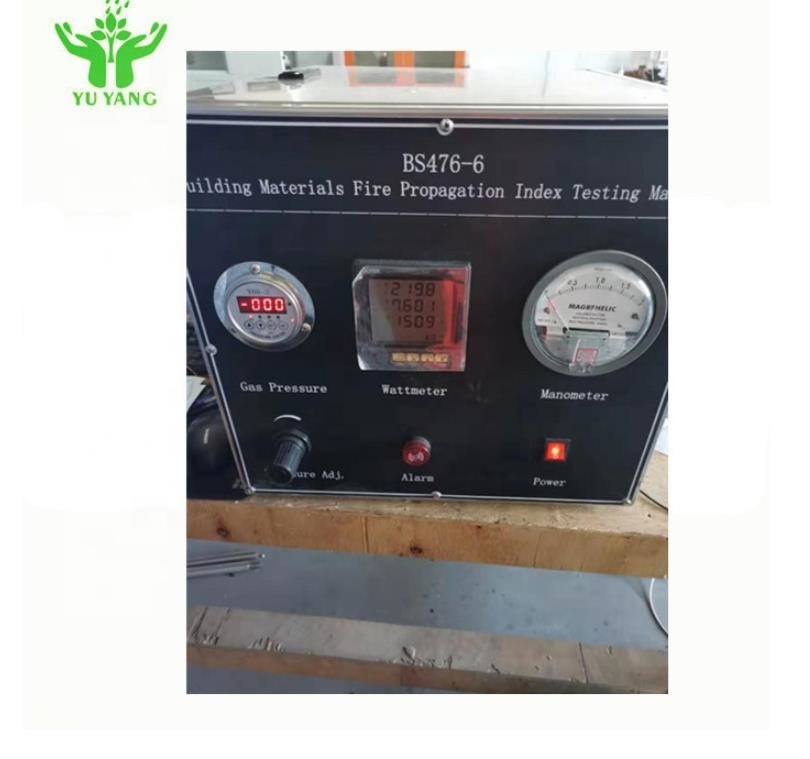

BS 476-6 Yapı Malzemeleri ve Yapıları İçin Yayılma Yanıcılık Test Cihazı

BS476-6 "Yapı malzemeleri ve yapılarında Yangın Testleri - Ürünler için yangın yayılımı için test yöntemi" BS476-6: "Yapı malzemelerinin ve yapı bileşenlerinin yangın geciktirici testi için test yöntemleri - Ürün alevi yayılması için test yöntemleri" ile uyumlu.

Ana teknik parametreler

1. Alet bileşimi: yanma odası, numune tutucu ve elektronik kontrol bölümünden oluşur;
2. Yanma odası: Yatay bir gaz brülörü ve iki elektrikli ısıtma elemanı içerir ve ayrılabilir çelik baca ve kaportadan oluşur.Yanma odasının iç boyutları 190 mm X 190 mm X 90 mm'dir.Bölme duvarında 1 cm kalınlığında kalsiyum silikat levha bulunur.Yanma odasının önünde 96mm*25mm hava girişi ve 50mm*50mm mika gözetleme penceresi bulunmaktadır.Numune tabanı yanma odasının arkasına sabitlenmiştir.Odada gaz lambaları ve 4 adet elektrikli ısıtma elemanı bulunmaktadır.Üstte bir baca ve hareketli bir kapak var.
3. Numune tutucu: Kalsiyum silikat levhadan yapılmış, 22 mm genişliğinde ve 12,5 mm kalınlığında kare şeklinde numune tutucu.Dış kenar ölçüsü 265 mm*265 mm, iç kenar ölçüsü 225 mm*225 mm'dir.Dört köşenin her biri 8 mm çapında dairesel bir deliğe sahiptir.Yanma odasının dört köşesinde yatay olarak uzanan 8 mm çapında paslanmaz çelik çubuk bulunmaktadır.Numune tutucunun dört köşesindeki yuvarlak deliğe yerleştirin.Paslanmaz çelik çubuğun ön ucunda 4 mm çapında dört yuvarlak delik vardır.Numune tutucu, kalibrasyon plakası veya numune, yanmaz destek, kalsiyum silikat arka plaka, yaylı ve metal pimlerle kullanılabilir.Yanma odasının arkasına sabitlenmiştir.Kalsiyum silikat destek plakası boyutu: 265 mm * 265 mm * 20 mm, dört köşede 8 mm çapında yuvarlak delikler.Numune tutucu ile yanma odasının arka duvarı arasında conta olarak asbestli bir bez kullanılır.
4. Baca ve kapak: Baca 190 mm uzunluğunda olup, 1 mm kalınlığında ve 38 mm çapında düşük karbonlu çelik borudan yapılmıştır.Çıkarılabilir çelik kapak 152 mm yüksekliğindedir ve 1 mm kalınlığında ve 76 mm çapında düşük karbonlu çelik borudan yapılmıştır.
5. Gaz lambası: Gaz lambası yatay çelik borudan oluşmaktadır.Duvar kalınlığı 1.5 mm, uçları kapalı ve çapı 9 mm'dir.Lambanın yatay yönünde 14 adet küçük delik vardır, delik çapı 1.5 mm, merkez aralığı 12.5 mm'dir.Lambanın duvarı, yanma odasının altından 15 mm ve numuneden 25 mm uzaktadır.Gaz nozulu, her biri bir gaz ayar valfi ve bir hava ayar valfi olan gaz kaynağı için bir kaynak torçudur.

6. Isıtma elemanları: Dört ısıtma elemanı, yanma odasının üzerinde yatay olarak sabitlenmiş iki gruba ayrılmıştır.Grup başına iki ısıtma elemanı, 6 mm aralıklı, iki grup arasında 25 mm aralıklı.Her bir ısıtma elemanı 300 mm uzunluğa, 20 mm dış çapa ve 500 W güce sahiptir.Isıtma elemanı ve ekipman çerçevesi bir topraklama cihazına sahip olmalıdır.
