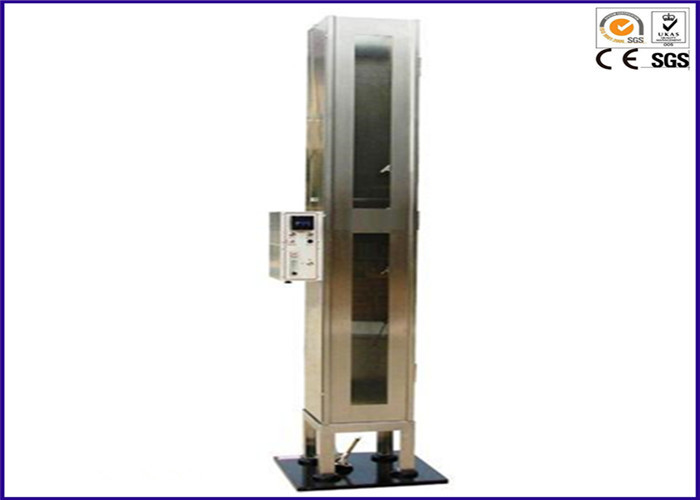

NFPA 701 Yangın Test Odası, Tekstil / Filmler için Alev Yayılma Testi

NFPA-701 Tekstil ve Filmler Alev Yayılması FIre Test Ekipmanları

Uygulama:

Ateşi ateşleme kaynağına maruz kalan bölgenin ötesinde alev yayılımını değerlendirmek için kullanılır. Vinil kaplı kumaş karartma astarları ve çok tabakalı kumaşlar, filmler ve plastik körlükler dahil olmak üzere, takviye veya astar olsun veya olmasın, alan yoğunluğu 700 g / m2'den yüksek olan kumaşlara uygulanabilir.

Standart:

NFPA 701-2004 Yöntemleri 2

Şartname:

1. Laboratuar: NFPA 701-2004'in 12.2'sine uygun olarak

1.1 Fırın özellikleri: uzunluk, genişlik (305 ± 5) mm, yükseklik (2130 ± 10) mm;

1.2 Yapı: kalın 1.5mm 304 # paslanmaz çelikten imal edilmiştir. Şeffaf gözlem penceresinin önünde;

1.3 Üst Numune Çubuğu:

1.3.1 fırın gövde kenarının altından 1190 ± 10mm, her iki taraf da deliğin 4mm yatay hizasına ayarlanmalıdır;

1.3.2 çapı (1.5 ± 0.1) mm veya (3.0 ± 0.1) mm ve uzunluğu (330 ± 10) mm olan, bir ucu keskin bir noktaya kesilmiş çelik çubuklardan oluşur;

1.4 Alt numune çubuğu: Bir ucu keskin bir noktaya kesilecek olan çapı (1.5 ± 0.1) mm ve (255 ± 10) mm olan çelik çubuklardan oluşur;

1.5 Dikey kılavuz hattı:

1.5.1 Yumuşak çelik tellerden yapılmış bir çift dikey kılavuz tel, fırın gövdesinin ortasında (100 ± 5) mm hem sol hem de sağ tarafta bulunur (tel çiftinin mesafesi (200 ± 5) mm );

1.5.2 Her çiftin çizgileri arasındaki mesafe (25 ± 2) mm'dir (kutunun önünden arkaya)

1.5.3 Dikey kılavuz tel, çapı (6 ± 0.05) mm olan bir çubuk üzerine monte edilmelidir

1.6 Test odasının üst kısmı, (1000 ± 10) mm × (125 ± 5) mm boyutlarına sahip cam elyaf kumaş perdeleme ile birlikte monte edilmelidir; cam elyaf bez her iki ucunda (40 ± 3) mm (3 ± 0.2) mm × (330 ± 5) mm olan cam dikiş ipliğiyle yapılmalı ve üst kısmın ortasındaki delikten (4 ± 0.5) mm geçmelidir odanın; (4 ± 0.5) mm x 25 ± 1) mm, her iki uç da yuvarlak;

2 Brülör:

2.1 Sabit koltuğa 20 derecelik bir eğime yerleştirilir;

2.2 Brülör ısısı: 800BTU / ft3 ~ 1000BTU / ft3

2.3 Testin tabanından meme: 100mm

2.4 Akış ölçer: Rotor debimetresi için maksimum aralık 150 L / saat veya 300 L / saat olmalıdır.

2.5 İğne Vana: alev yüksekliğini ayarlayın

2.6 Basınç göstergesi: 0 ~ 1Mpa, doğruluk 0.5

2.7 Alev ölçüm ölçeği: brülör alev yüksekliğini ve numune boyutunu 1 mm hassasiyetle ölçün

3 Kontrol bölümü:

3.1 Ateşleyici: yüksek voltajlı otomatik ateşleme

3.2 Zamanlayıcılar:

3.2.1 yanma zamanlaması: 0-99.99s keyfi olarak ayarlanır, 0.01s'lik çözünürlük, 0.1s'lik doğruluk

3.2.2 Sürekli yanma süresi: 0-99.99s keyfi olarak ayarlanır, çözünürlük 0.01s, doğruluk 0.1s

3.3: otomatik kontrol: ateşleme, yanma zamanlaması, yanma süresi devam etmesi gibi.
