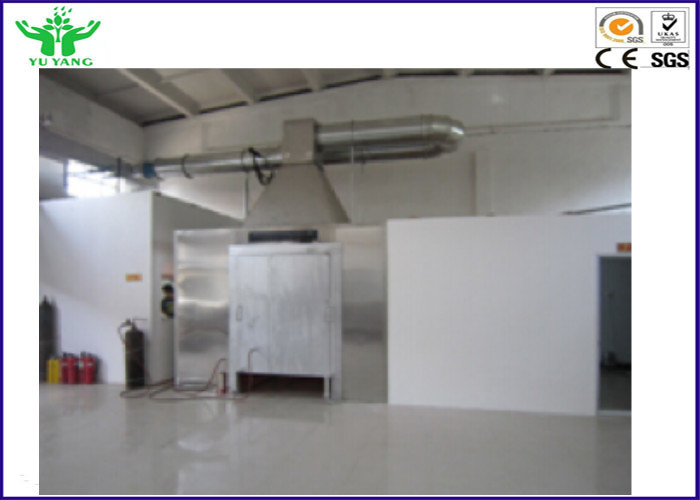

GB / T 20284, EN ISO13823 Yapı Malzemeleri Tek Yanma Parçası Yangın Test Odası

GB / T 20284, EN ISO13823 Yapı Malzemeleri Tek Yanma Parçası Yangın Test Cihazları


Açıklama:

Tek yanma ısısı saldırısı şartı altında, tek yanma kalemi test cihazı (SBI) yapı malzemeleri performansını belirlemek için kullanılır (döşeme malzemeleri hariç).

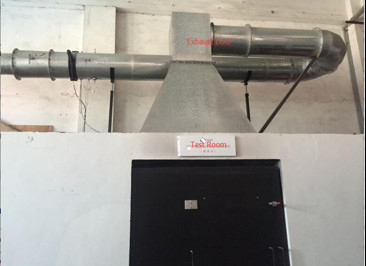

Numune, egzoz sistemi altındaki hareketli bir arabaya yerleştirilir ve numunenin yanma reaksiyonu otomatik olarak görülebilir. Mekanik özellikler, diğer fiziksel özellikler gözle gözlem ile değerlendirilirken, ısı salınım oranını (HRR) ve duman salınım oranını (SRR) hesaplayarak değerlendirilir.

SBI'nin Ateş Büyüme Hızı İndeksi (FIGRA) en temsilci ölçme faktörüdür. Ek olarak, temsil eden ölçüm faktörleri oksijen tüketimi, CO, CO2 üretimi ve duman büyüme oranı endeksi (SMOGRA) 'dir. Maksimum ısı salınım hızı 1MW'ya erişebilir.

Sistemler:

1. Ateşleme sistemi

10kV buji ateşleme, güvenlik ateşkes cihazı ile donatılmıştır. Ateşleyici, kapama mekanizmasına bağlı bir kol vasıtasıyla otomatik olarak konumlandırılır

İthal kütle akışı ölçeri giriş akışını denetler.

Alev otomatik alarm cihazı ile, güvenli ve güvenilir.

2. Gaz örnekleme sistemi , partikül filtresi, soğuk tuzak, emme pompası, kurutma silindiri, akış kontrol cihazı

3. ölçme sistemi

Paramagnetik analizör, O2 ölçüm aralığı% 0-25, doğrusal sapma <% 1.

Kızılötesi CO2 analiz cihazı; Ölçüm aralığı: 0-2 / 10%, doğrusal sapma: <± 1%.

Duman yoğunluğunun lazer sistemi ile ölçülmesi.

Bilgisayar kontrol sistemi

Entegre 10.2 "dokunmatik ekran

4. Kontrol parametre ayarı ve ekranı; test durumu ve arıza gösterimi, sorgu.

5. Veri toplama ve koruma; ekran izleme, gerçek zamanlı sıcaklık eğrisi, gerçek zamanlı CO2 / O2 veri eğrisi ekranı; tarihsel eğri ve veri sorgusu.

6. Veri USB ihracat. Tarih eğrisi ve veri sorgusu, yazdır.

7. Testi tamamlamak için makineyi bağımsız olarak kontrol edebilir.

8. Sesli alarm ve alarm kazası görüntüleme işlevi vardır.

9. USB / RS232 seri portlu kontrol kutusu harici bir masaüstü / dizüstü bilgisayar çalışma kontrolü olabilir.

10. Programlanabilir (PLC) kontrol sistemi

· Otomatik ateşleme, ateşleme hatası algılama koruması.

· Propan Gazı Akışının Otomatik Kontrolü ve Gösterimi.

· Otomatik kontrol ve egzoz gazı akışını göstermek için PLC + inverter.

· Malzeme yanmasının otomatik olarak ölçülmesi ve hesaplanması: Isı salınım oranı (HRR), duman büyüme indeksi (SPR), oksijen tüketimi (O2), CO2 üretimi.

Standartlar:

GB / T 20284-2006 İnşaat ürünleri - tek yanma kalemi

BS EN 13823 Yapı ürünleri için yangın testlerine tepkisi - Tek bir yanma kalemi ile termal atağa maruz kalan döşeme haricinde yapı ürünleri

Gaz Numune Alma

Kontrol Prensibi

Gaz Kontrol Kabinesi
