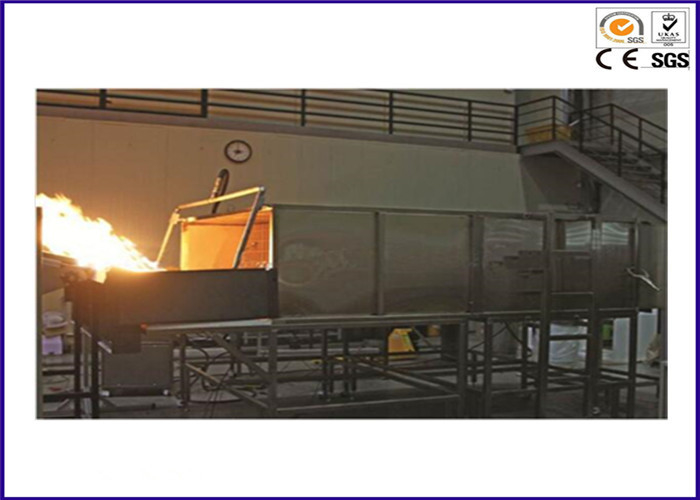

Yanma / Yanma Testi Ekipmanı UL 1730 ASTM E108 Güneş Pili Yayılması için

UL 1730 ASTM E108 Güneş Pilleri Alev Ateşi ve Yanma Marka Testi Ekipmanları


Ürün tanıtımı:
Alev ve Yanma Güneş Pili Alevlenmesi Marka Test Makinesi UL 1730, IEC 61730-2 tasarım ve geliştirmeye dayanmaktadır. A ~ C seviyesini değerlendirmek için, A1.82m, b 2.4m ve c 3.9m numunelerindeki çatıyı ve aletin ateşe dayanıklı performans bileşenlerini değerlendirmek için gerçek koşulları simüle etmektir. Ayrıca bu testte kullanılan fotovoltaik bileşenlerin yangın geciktirici performansında da kullanılabilir.


Standartlar:

UL 1730: çok aileli ve otel odasında bireysel konut birimi duman algılama
monitörler: ev tozu elektrik sinyali algılama;
UL 790: çatı kaplama malzemeleri için standart yangın test metodu;
ASTM E108-04: çatı kaplama malzemeleri için standart yangın test yöntemi;
NFPA 256: çatı güverte yangın testi.
IEC 61730-2 Ek b: PV modülleri üzerindeki yangın testleri.

Ekipman karakteristiği:
Yapısal parçalar
1, Kontrplak çatı kaplama malzemeleri, boyutlar: 1,300 (w) X1,000 (d) x 120 (h), ila
test örneğini kurun;
2, Testin sonunda kurulmuş Yanmazlık Testi Tahtası, testi durdurabilir
paneller temperli;
3, Paslanmaz çelik fan kontrol paneli, test açısı ayarlanabilir,
boyut: 1,440 (l) x 940 (h) mm;
4, Ana çerçeve dirseği, korozyona dayanıklı çelik, ölçüm boyutlarını desteklemek için kullanılır: 1,020 (l) x 1000 (d) x 1,473 (h) mm;
5, yanmaz plaka Montaj, çerçeve önünde taklit etmek için taklit
saçak ve korniş, alevin brülörden numuneye uzatılması,
boyutlar: 330 (w) x 2,130 (d) x 584 (h) mm;
6, Test paneli için hava debisi: 19 ± 8 km / s (5.5M / sn) ve
anemometre monitörü;
7, Ayrı havalandırma boruları, laboratuvar havasının dışından ekstrakte edilebilir;
8, Honeycomb filtre hava kanalı, yüklü gaz giriş kılavuzu kanadı monte edilir;
9, Hava akışı yönünü ayarlamak için eğim ayarlama paneli bulunan havalandırma kanalları;
10, Kılavuza bağlı havalandırma boruları, dış müdahale, kılavuz plakalar paslanmaz çelikten yapılmış, yer rüzgar basıncı ile değişmez test hava akışı sağlamak için hızını artırabilir;
11, Paslanmaz çelik, korozyona dayanıklı ve ısıya dayanıklı kanal malzemeleri: 2,130 (w) x 762 (h) x 3,000 (1) mm;
12, Fan 220V, 50HZ, üç fazlı güç, otomatik olarak 300m3 / dakika için rüzgar hızı, minimum akış ayarlayabilen bir ters sistem ile donatılmıştır;
13, Kademesiz hız değiştirici,% 0-100 ayarlanabilir;
14, gaz yanıcılar (aralıklı Shi Huo, alev yayılması ve uçan ateş için), test tarafında hareket eden 1.12m, 60.3mm, 12.7mm (w) * 0.91m (uzun) yarık vardır;
15, Gaz brülörü bir 22,000Btu / dakika (387kWh) sağlayabilir ve a, b, c üç yanma seviyesine göre, gaz akışını kontrol eden yüksek hassasiyetli gaz kontrol vanası,
16, Üst brülör termokupl 58.7mm yüklü, 888 ± 28 ºC test edebilir;
17, Otomatik ateşleme sistemi, test performansının güvenliğini sağlamak, ateşleme elektrodu 1.8kVp kütle akış kontrolörü farklı standartlara, kontrol gaz akış oranlarına, Sınıf A ve B'ye göre minimum basınçtır: 21.000 ~ 22.000 Btu / dak (369 ~ 387 kWh ) 10 dakika C Sınıfı: 18,000 ~ 19,000 Btu / dak (316 ~ 334 kWh) 4 dakika;
18, Sıcaklık kontrol sistemi - Sınıf A ve B: 760 ± 28ºC (1400 ± 50ºF) -21.000 ~ 22.000 Btu / dak Sınıf C: 704 ± 28 c (1300 ± 50ºF) -18.000 ~ 19.000 Btu / dak
19, Yüksek hassasiyetli basınç göstergeleri ve basınç ayar valfı gaz basıncını denetler;
1) Brülörlerde her bir gaz transferinin farklı test ve kontrol yöntemlerine uyması gerekir;
2) -LNG: MFM'yi kullanarak doğru bir şekilde akış ölçebilir (akış kontrol valfı kontrolü);
3) -LPG: invertör sistemini kullanarak hava debisi: 19 ± 8 km / saat'lik test güverte (5.5M / sn);
20, metal örgü destek malzemeleri, paletler döndürülebilir, böylece tam yanma
malzemeler;
Test bölümü
1, Labview deney için Birleşik Devletler özel kontrol yazılımı Bilgisayar kontrol sistemi, entegrasyon 10.2 "LCD scree;
2, Veri toplama sistemleri, LabView programlama dili programlamak için kullanılır, veri toplama kartları Amerika Birleşik Devletleri NI teklifleri
3, Veri toplama sistemi aşağıdaki parçalardan oluşur:
1) 16 bit termokupl giriş modülü
2) 16 bit a / d dönüştürme giriş modülü
3) Veri giriş / çıkış modülü
4) 12 bit a / d dönüştürme çıktı modülü
5) 4 ve 8 yuvalı arka plan
6) Labview modülleri
7) Labview / Ethernet ağ modülü
4, Marka test sistemleri, gaz brülörleri, alev yanan malzeme yuttu, gaz brülörü 880 ± 10ºC sıcaklık ayarlanabilir;
Standart sonuçlar
1, Alev yayılımına ilişkin genel standartlar
1) Alev veya parlayan parçacıkların test güvertesinden tavan kaplama malzemelerinin (bileşen veya Panel) herhangi bir kısmı,
2) İçinden geçebilir, bölebilir, eğimli çatı kaplama malzemeleri, örneğin çatı güvertesi açık,
3) Yangın güvenliği derecesi A: alev yayılım aralığı 1.82M,
Yangın güvenliği seviyesi B: Alev yayılım aralığı 2.4M,
Sıra C yangın güvenliği: yangın yayma alanı 3.9M,
Alevin örneğinin kenarından ölçülmüş,
2, Çatı yanması için genel standartlar,
1) Panelin test güvertesinden üfleme ya da düşen alevler içindeki herhangi bir parçası ya da bileşeni,
2) Tavan yapısında veya parlayan parçacıklardaki bileşendeki çatı güverte parçalarının veya bir Panelin bir kısmı kaybolur,
3) Yanma bileşenleri veya panelleri ile devam edin,

Ekipman özellikleri:
