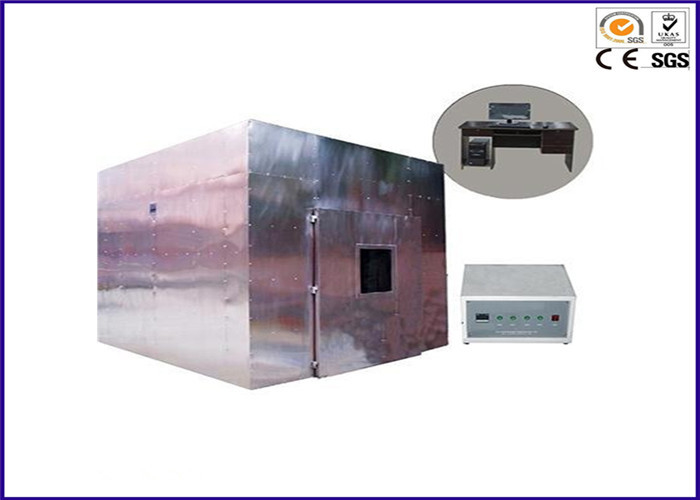

Yatay Yanma Dumanı Yoğunluğu Test Cihazı L3000 * W3000 * H3000 Mm IEC 61034 GB / T 17651

IEC 61034 GB / T 17651 Kablo ve Tel Yatay Yanma Dumanı Yoğunluğu Test Cihazı

Uygulama :

Kablo Yakma Duman Yoğunluğu Test Cihazı, tanımlanan koşullar altında yanan kabloların duman yoğunluğunu belirlemek için. Bu duman yoğunluğu test cihazı, bir kablo veya fiber optik kablo yatay yanma, alevi yanma veya alev yanma durumu, duman ışık iletim hızı farklı kablo karşılaştırmak için kullanılabilir veya karar dayanarak dağıtılan duman için kullanılır araçların özel gereklilikleri ile

Standartlar :

IEC 61034-1, IEC 61034-2, BS 6853, GB / T 17651.1, GB / T 17651.2

Özellikler:

1. Yanma odası:

1.1 Tüm küp yanma odasını oluşturan yan brakette sabitlenmiş SUS304 kalın 1.5 mm paslanmaz çelik kullanılması.

1.2 İç ölçüler: L3000 * W3000 * H3000 (mm)

1.3 Yapısı: Her camın gözlem penceresi ile önü, her birine göre şeffaf bir sızdırmazlık penceresi, boyutu: 100mmx100mm, böylece kiriş boyunca ışık ölçüm cihazının seviyesi, mühürlenmiş pencerenin ortası yerden yüksekliği 2150 mm. Açık havada, bir dizi havalandırma deliği, havalandırma deliği, 100x500mm (50 santimetre)

1.4 Alt kısmında altı tekerlek ve altı teker bulunur

1.5 Tavan bir egzoz fanı ile donatılmıştır.

2. Optik ölçüm sistemi:

2.1 Işık kaynağı: ithal kuvartz halojen lamba, nominal güç: 100W Nominal voltaj: 12V Nominal optik dönüş: 2000 ~ 3000Lm

2.2 Alıcı: Spektral tepki Uluslararası Aydınlatma Komisyonu (CIE) fotometre ile eşleşir.

2.3 Kurulum: Bir ucu 150 tüp uzunluğunda, toz geçirmez pencerenin diğer ucunda kurulu, boru duvarı parlak siyah, yansımasızdır.

2.4 Işık geçirgenliği% 0 hiç ışık geçirmiyor,% 100 ışık iletimi tamamen engellenmeden.

3. Standart Yangın Kaynağı:

3.1 1.0L alkol alkol kaynağı:% 90 etanol, metanol% 4, su% 6 etanol,

3.2 Alkol plakası (yanan tekne): paslanmaz çelik kalınlık 1.0 mm, alt: 210x110 mm, üst yüzey: 240x140mm, yükseklik 80mm,

3.3 Kurulum yeri: hava dolaşımını sağlamak için yerden yüksekliği 100 mm olan alkol plakası kurulmuştur.

4. Duman Harmanlama:

Yanma odasında duman için masaüstü fanlarının kullanımı eşit olarak dağıtıldı. Fan mili mesafesi, yerden yüksekliği 250mm, duvar 500mm, dakikada 7 metreküp hava hacmi. Test sırasında hava fanı tarafından yatay bir şekilde üflendi.

5. Boş test:

Amaç yanma odası sıcaklığına alkol lambası yakarak gerekli sıcaklığı elde etmek için yanma odasını ayarlamaktır: 25 ± 5 ℃.

6. Sıcaklık ölçme cihazı:

Kapıda yerden yüksekliği 1.5M, sıcaklık sensörü ile duvardan 0.5M uzaklıktadır. Laboratuar sıcaklığını izleyin.

7. Rastgele aksesuarlar:

7.1 Bir dizi iletim ölçümü yazılımı içerir, eğriler ve raporlar çıkarabilir.

7.2 Bir bilgisayar ve yazıcı dahil: Lenovo marka bilgisayar yapılandırması aşağıdaki gibidir: CPU: E4300 Anakart: ASUS P5KPL Bellek: Kingston 2G

7.3 Sabit sürücü 160G Ekran: 15 inç LCD optik sürücü: Samsung DVD

7.4 Paslanmaz çelik egzoz sistemi ile. (Gösterildiği gibi güçlü bir duman ve elektrikli kumanda kapısı kullanın)

7.5 Cihazın yerleştirilmesi Laboratuar önerisi boyut: 4.5Mx derin 4Mx derin 4Mx uzunluk 6m

7.6 Laboratuvar oda sıcaklığı gereksinimleri: 25 +5 ° C

8. Çevre koşulları:

8.1 Pürüzsüz, iyi havalandırılmış, yanıcı olmayan, patlayıcı, aşındırıcı gazlar ve toz topraklayın.

8.2 Yakınında güçlü bir elektromanyetik radyasyon kaynağı yoktur.

8.3 Ekipman etrafında uygun bakım alanından uzak durun.

8.4 Sıcaklık: 5 ° C ila 30 ° C

8.5 Hava basıncı: 86 ~ 106kpa.

8.6 AC220V / 50HZ.

8.7 Gerilim dalgalanma aralığı: 220V ±% 10.

8.8 Frekansa izin verilen dalgalanma aralığı: 50Hz ±% 1.

8.9 Kullanıcının kurulum alanındaki ilgili kapasitenin hava ve güç anahtarını yapılandırması gerekir ve bu anahtar ekipman tarafından bağımsız olarak kullanılmalıdır.

8.10 Ekipman çalışmadığında, ortam sıcaklığı 0 ~ 45 ℃'de tutulmalıdır.
